На строительном рынке присутствует множество радиаторов из различных материалов. Несмотря на большой выбор отопительного оборудования, батареи из чугуна станут отличным вариантом для оснащения помещений различного назначения. Чугунные радиаторы пользуются феноменальной востребованностью благодаря своей долговечности, практичности и надежности. Батареи из чугуна не подвержены коррозии и имеют хорошую теплоотдачу, что делает их особо популярными среди домовладельцев.

Рассчитываем количество секций и вес чугунной батареи перед монтажом

Перед тем, как устанавливать в квартире чугунную батарею, необходимо определиться с ее весом и знать мощность секций чугунного радиатора.

При подсчете первого параметра следует ориентироваться на прочность стены, второго – на размеры помещения.

Как рассчитать вес секции батарей отопления?

С весом чугунной батареи все достаточно просто. Одна секция старой модели вести примерно 7 кг, а современные облегченные – около 6 кг.

К весу каждой секции необходимо прибавить еще 1,5 кг – это будет вес секции, наполненной водой. Получившееся число умножается на количество секций, в итоге вы получаете общий вес батареи.

Полный вес радиатора отопления с теплоносителем должен быть не больше, чем максимальная нагрузка на стену.

Рассчитываем размер чугунной батареи и ее теплоотдачу

Последняя зависит от материала стены (можно узнать в жилищном управлении). Для минимизации риска появления трещин в стене следует использовать большое количество креплений, а особо тяжелые батареи лучше вовсе ставить на пол.

Какое необходимо количество секций батарей на квадратный метр?

Необходимое количество секций чугунной батареи напрямую зависит от размеров помещения. Если речь идет о комнате с высотой потолков до 3 метров, но нужно посчитать ее площадь и умножить ее на 100 Вт.

Полученное число будет требуемой мощностью радиатора. Ее нужно разделить на 160 Вт, так как примерно такой является примерная мощность одной секции чугунной батареи. Округлять всегда нужно в большую сторону.

Чтобы еще точнее определить на сколько квадратов одна секция батареи, можно включить в расчеты тепловой поток помещения:

  • для панельного дома его величина равна примерно 40 Вт на кубический метр;
  • кирпичного дома – 34 Вт;
  • для помещения с хорошей дополнительной теплоизоляцией – 2 Вт на кубический метр.

Как рассчитать объем комнаты?

Если учитывать тепловой поток комнаты, но нужно определять не ее площадь, а объем. Объем умножается на величину теплового потока комнаты, а полученный параметр делится на 160 Вт, то есть мощность одной секции.

Объем комнаты также следует считать, если потолок в ней выше 3 метров. В этом случае расчеты должны исходить из того, что на обогрев одного кубического метра воздуха требуется 40 Вт мощности батареи.

Если комната находится в угловой части здания, на первом или последнем этаже панельного дома или в ней больше одного окна, то требуемую для отопления мощность следует умножить на коэффициент 1,2.

Необязательно, чтобы требуемое количество секций было в одной батарее. Если их нужно много, то можно просто установить в разных частях комнаты несколько небольших радиаторов. Так тепло будет распределяться по комнате гораздо эффективнее и нагрузка на стены будет меньше.

Перед покупкой и монтажом чугунной батареи для отопления квартиры или дома обязательно посчитайте необходимое количество секций. И помните, что в этом случае лучше перестраховаться, чем купить радиатор недостаточной мощности.

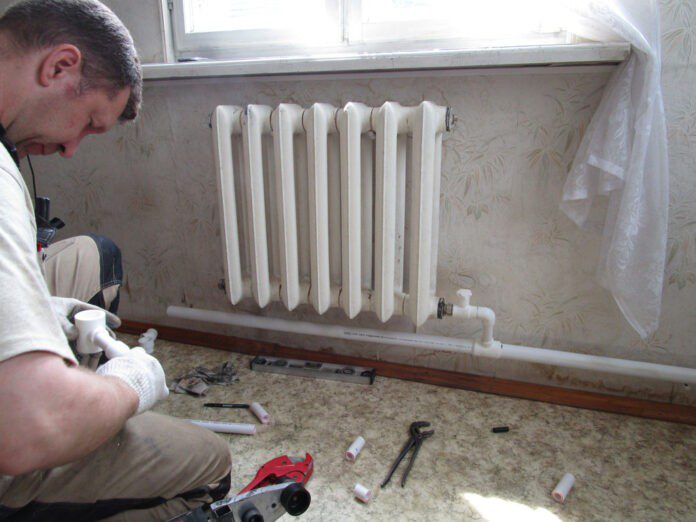

Этапы монтажа радиатора к отопительной системе

Если выбор (облегченные радиаторы или чугунные) сделан в пользу последних, то нужно произвести расчет числа батарей в помещении и количества радиаторов в каждой из них. Для этого нужно знать технические характеристики конкретной модели, прежде всего, объем выделяемого тепла. Другой важнейшей задачей является определение места для установки батарей и способа креплений: настенные или напольные. Исходя из этого выбирается конкретный образец. Практически большинства чугунных радиаторов отопления фото можно найти в интернете. Чугунные радиаторы имеют различный внешний объем, в том числе могут быть довольно объемные или совсем плоские, и иметь разную высоту и ширину.

Обычным местом в жилой комнате, куда можно установить батарею, является ниша, расположенная под подоконником окна. Ее параметры и диктуют размеры батареи. Технические характеристики этой батареи должны обеспечивать 1кВт тепла на 10 м² площади комнаты. Причем если объем комнаты больше обычного из-за высокого потолка, или в ней есть второе окно, то необходимо уже 1,2 кВт тепла на ту же площадь. Если же помещение занимает угловое положение, есть смысл добавить еще несколько лишних секций, поскольку потеря тепла там больше.

Рассчитываем размер чугунной батареи и ее теплоотдачу

Способ крепления диктует как вес батареи, так и прочность стены, возле которой она ставится. Если она вешается на стену, то стоит помнить, что на каждую из батарей необходимо не менее трех кронштейнов. Сегодня для чугунных батарей часто используют напольные крепления, а многие модели имеют уже готовые ножки. Если стена сделана из дерева, то стоит использовать угловые крепления. Далее нужно аккуратно подвести трубы, подающие теплоноситель, и прикрутить их, максимально обеспечив герметичность резьбы. При этом не переусердствовать в приложении силы, чтобы не сорвать ее, иначе начнется утечка воды.

Рассчитываем размер чугунной батареи и ее теплоотдачу
Примеры крепления радиатора к разным поверхностям

Что такое теплоотдача и мощность радиаторов

Мощность чугунных радиаторов отопления и их теплоотдача относятся к основным характеристикам любого прибора, обеспечивающего обогрев помещения. Обычно производители оборудования для отопительных конструкций указывают данный параметр для одной секции батареи, а требуемое их количество рассчитывают, исходя из размеров помещения и необходимой теплоотдачи чугунных радиаторов отопления.

Кроме этого учитывают и другие факторы, такие, например, как объем комнаты, наличие окон и дверей, степень утепления, особенности климатических условий и т.д. Теплоотдача радиаторов отопления зависит от материала их изготовления. Следует отметить, что чугун проигрывает в данном вопросе алюминию и стали. Теплопроводность данного материала ниже в 2 раза, чем у алюминия. Но данный недостаток компенсирует низкая инертность чугуна, который набирает тепло и отдает его долго.

В закрытых системах отопления с принудительной циркуляцией эффективность алюминиевых батарей будет значительно больше, но при условии наличия интенсивного потока теплоносителя. Что касается открытых конструкций, то при естественной циркуляции чугун имеет больше преимуществ. Примерная мощность одной секции чугунного радиатора составляет 160 ватт, в то время как у алюминиевых и биметаллических приборов аналогичный параметр находится в пределах 200 ватт. Поэтому при равных условиях эксплуатации батарея из чугуна должна иметь большое количество секций.

Теплоноситель для чугунных радиаторов

Один из весомых плюсов чугунных моделей – нечувствительность к различным теплоносителям. Нет необходимости следить, какие показатели кислотности у циркулирующей жидкости. Ширина канала дает возможность свободно пропускать и не позволять скапливаться внутри примесям, которых в центральных отопительных системах огромное множество.

Чугунные радиаторы не вступают в химические реакции с тосолом, водой или другими жидкостями, содержащими в себе анти замерзающие добавки. Однако это не говорит о том, что о водоподготовке можно забыть. Ведь помимо батарей теплоноситель протекает по трубным магистралям, внутри котла и прочего установленного оборудования.

Технические характеристики чугунных радиаторов мс 140

На данный момент в нашей стране радиаторы чугунные отопления мс 140 можно назвать самой распространенной моделью обогревательных приборов. Данные устройства производятся согласно ГОСТ 8690–94. В зависимости от расстояния между осями, существует пять типоразмеров батарей мс 140: 300, 400, 500, 600 и 800 мм.

Раньше все типоразмеры применялись достаточно широко, и их можно было увидеть не только в жилых квартирах, а и в административных, производственных зданиях. На данный момент чаще всего используются чугунные радиаторы мс 140 500 и 300. Другие модификации встречаются крайне редко и, как правило, изготавливают их под заказ.

В виду популярности батарей мс 140 500 следует рассмотреть технические параметры данной модели. На радиаторы отопительные чугунные марка мс 140 характеристики приведены для одной секции, поскольку это чисто секционная модель. Подобрав нужное количество секций, можно создать в помещении оптимальный температурный режим.

Основные характеристики радиаторы отопления мс 140 500 сводятся к следующим:

  • давление. Рабочее давление составляет до 9 атмосфер, а опрессовочное – до 15 атмосфер;
  • теплоотдача невысокая и равняется 175 Вт;
  • каждая секция имеет по два канала;
  • размеры секции: высота – 50 см. ширина – 9,8 см;
  • вместительность одной секции составляет 1,35 литров воды;
  • радиатор способен выдержать температуру теплоносителя до +130 градусов.

Стоит рассмотреть устройство чугунной батареи отопления модели мс 140 500. Для производства используется серый чугун. Ниппели же изготавливаются из ковкого чугуна. Между секциями устанавливаются прокладки. Для производства прокладок применяется термостойкая резина.

Рассчитываем мощность чугунного радиатора

Рассчитать количество секций для чугунных отопительных приборов можно самыми различными методиками. В специализированных книгах встречаются методы, включающие в себя большое количество факторов, среди которых площадь помещения, расположение окон и дверных проемов, материал и структура стен, технические показатели батарей и т. д.

Однако получить искомое значение можно по более простой формуле: умножить на 100 площадь помещения и поделить на мощность одной секции.

Полученный результат следует подкорректировать следующим образом:

  1. В помещениях с высотой более 3 м, чтобы компенсировать тепловые потери добавляют 1-2 секции
  2. Добавить несколько секций необходимо для помещений, у которых две стены граничат с улицей
  3. В комнатах с двумя оконными проемами радиаторы устанавливают под каждый из них, разделив поровну найденное количество секций. Необходимо это для того, чтоб под окнами образовывались воздушные заслоны для холодных сквозных потоков из вне
  4. Дробное значение всегда увеличивают в положительную сторону.

Классические чугунные радиаторы мало чем внешне отличаются. Однако развитие рынка отопительных приборов и постоянное изменение стилевых черт интерьера заставили производителей придумывать что-то новое, более изящное и экстравагантное.

Сегодня рынком предлагаются модели различной цветовой палитры (позолота, серебро, медь, бронза и т. д.). Встречаются радиаторы с художественным литьем, на котором нанесены орнаменты.

Однако внешнее оформление существенно сказывается на стоимости. Декоративные модели стоят гораздо дороже классических, современных алюминиевых, стальных или биметаллических.

Видео инструкция по сборке секций

Рассмотрев более подробно особенности и технические характеристики чугунных радиаторов отопления, можно получить собственное представление об этих отопительных приборах. Однако утверждать об их большом превосходстве над другими моделями нельзя. Причина в том, что каждый из предлагаемых вариантов имеет свои «против и за».

Следует уделить должное внимание чугунным моделям, проектируя отопительную систему. Их можно приобрести в целях экономии в подержанном состоянии и не беспокоится о том, что вскоре они выйдут из строя

Преимущества по сравнению с другими батареями

  1. Неоспоримым преимуществом чугунного радиатора перед современными алюминиевыми, стальными, биметаллическими батареями является его долговечность. Полувековой юбилей чугунной батареи – явление повсеместное. В некоторых городах сохранились по сегодняшний день и продолжают исправно работать еще те батареи, которые отливались в позапрошлом веке.
  2. Себестоимость чугунного изделия может только порадовать будущего владельца – европейские цены на сверхмодные алюминиевые или биметаллические батареи далеко не каждому по карману. К тому же покупка большого количества секций сулит значительную выгоду.
  3. Еще одно достоинство чугуна – отсутствие каких-либо требований к теплоносителю. В систему отопления заливается вода любого качества.
  4. Толщина чугунных секций позволяет выдерживать самое высокое рабочее давление. начиная с 9 Атм и выше. Кроме того, чугун отлично переносит гидроудары, поэтому именно ему отдают преимущество в централизованных системах отопления.

Внешние особенности конструкции

Чугунные радиаторы производятся только в заводских условиях, для этих целей используют в основном серый сорт чугуна. Радиатор составляется из отдельных секций или «зубчиков», в каждом заключен канал круглой или овальной формы, по которому будет двигаться теплоноситель. Секции могут быть одноканальные и двухканальные. Далее секции собирают в единую батарею, их стыкуют между собой, прокладывают термостойкие прокладки для герметичности. Размер батареи будет зависеть от количества секций.
