Обратный клапан на канализацию

Временами возникает ситуация, когда содержимое канализационных труб течет в обратном направлении. Основная причина этого — засор в канализации. В частном доме случается при переполнении колодца. Избежать подобной неприятности можно, если поставить обратный клапан на канализацию. Это несложное, но эффективное устройство полностью блокирует обратный ход стоков.

Назначение обратного клапана для канализации — перекрыть поток жидкости, идущий в обратном направлении. В связи с этим определена основная область применения:  квартиры нижних этажей в многоэтажках, особенно в домах старой застройки.

В многоэтажных домах у владельцев квартир на первых этажах возникают проблемы, когда из унитаза вытекает содержимое канализации. Засор происходит обычно где-то в «лежаках» (горизонтальных трубах в подвале), когда содержимое поднимается по трубе до первого ответвления и выливается через унитаз на пол, иногда заполняются даже ванны и умывальники.

Для предотвращения этого необходимо поставить обратный клапан на канализацию. Он отсечет обратный поток, идущий в квартиру. Правда, проблема появится у тех, кто живет этажом выше. Фекальные воды могут подняться туда. Значит, им тоже придется ставить обратный канализационный клапан (выше этого уровня столб стоков обычно не поднимается, он продавливает пробку и все уходит).

Однако жителям более высоких этажей не стоит успокаиваться. Пострадать могут и они. Иногда засоры случаются где-то между этажами. Приходит это, в основном, из-за нарушений правил эксплуатации канализацией, когда кто-то спускает в канализацию труднопроходимые предметы. Они застревают, образуется пробка. В этом случае, могут «зафонтанировать» унитазы на любом этаже. Все зависит от того, где образовался засор. Так что на всех этажах, кроме последнего, имеет смысл поставить  ставить «на всякий случай» обратный клапан.

продается место под размещение рекламы

Канализация частного дома должна быть спроектирована так, чтобы обратный ход стоков был невозможен. Обратный клапан на канализацию в частном доме выполняет еще и другую функцию — не дает проникнуть грызунам в помещение через канализационную трубу.

Обратный клапан на канализацию — это устройство, которое предназначено для предотвращения обратного потока сточных вод из канализационной системы в дом или здание. Оно устанавливается на линии канализации перед точкой входа в здание, чтобы предотвратить обратный поток сточных вод внутрь здания в случае проблем с канализационной системой.

Виды обратных клапанов и принцип их работы

Основная задача обратного (запорного) клапана — заблокировать канализационный поток, идущий в обратном направлении. Для этого в этих механических устройствах ставят подвижную преграду. В рабочем состоянии механическая заслонка опущена вниз, перекрывая просвет канализационной трубы и не пропуская обратный поток. При появлении стоков она поднимается (отодвигается в сторону), стоки уходят, и заслонка снова закрывается.

Основная функция обратного клапана на канализацию заключается в том, чтобы предотвратить затопление здания в случае аварии на канализационной системе или наводнения. Когда система работает нормально, клапан находится в открытом положении, позволяя сточным водам свободно протекать из здания в канализационную систему. Однако, если в канализационной системе происходит обратный поток воды, например, в случае затопления внешнего колодца, клапан автоматически закрывается, предотвращая попадание воды в здание.

Поворотные (лепестковые)

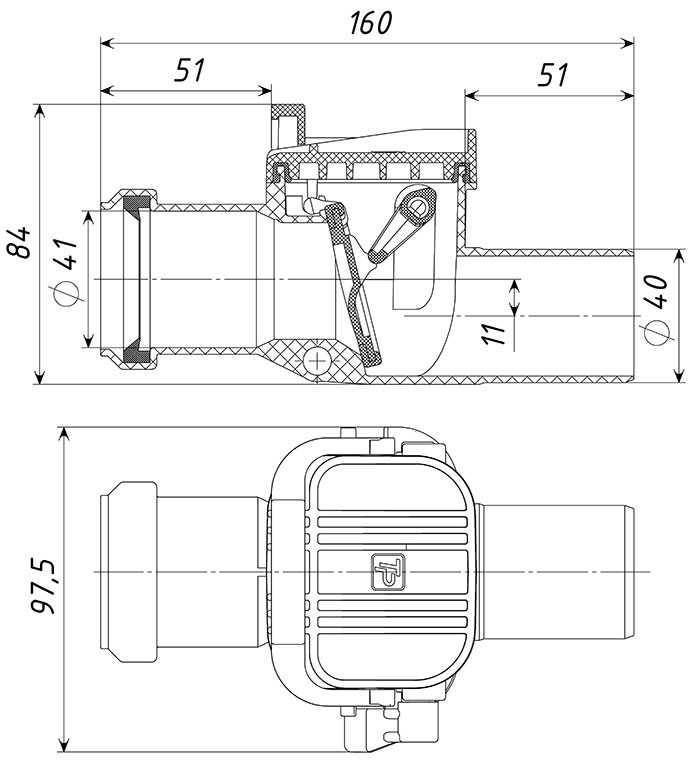

В канализационных клапанах этого типа установлена подпружиненная круглая мембрана (тарелка). Если поток движется в «правильном» направлении, она поворачивается, поднимается вверх и не мешает уходить стокам. Если движение идет в другую сторону, мембрана (тарелка) прижимается к ободку внутри клапана, плотно и герметично перекрывая просвет трубы. В некоторых моделях имеется ручной затвор. Это вторая мембрана, которой управляют при помощи установленной на корпусе кнопки.

По форме мембраны такие запорные клапана называют лепестковыми, а иногда применяется термин «захлопки» (поскольку мембрана захлопывается, если нет стока).

Само устройство имеет несколько большие размеры, чем труба, на которую его устанавливают. Так что в трубопроводе идет сначала расширение, а затем сужение просвета, а это — потенциальные места образования засоров. Для оперативного устранения засоров, в верхней части корпуса обратного клапана делают съемную крышку. Сняв ее можно быстро устранить проблему.

Подъемный обратный клапан на канализацию

Этот вид запорного устройства на канализационную трубу назван так потому, что при прохождении стоков в «правильном» направлении запорный элемент поднимается вверх. Стоки давят на перекрывающую проход тарелку, сжимая пружину и та поднимается. Когда стоков нет, пружина разжимается и проход запирается. При поступлении стоков с «неправильной» стороны, благодаря нелинейной форме корпуса проход закрыт.

Подъемный обратный клапан более надежен, но его конструкция такова, что он часто забивается и требует периодической очистки. Для чего надо снять крышку (открутить четыре болта), прочистить или заменить механизм.

Также обратный клапан на канализацию может использоваться для предотвращения обратного потока газов из канализационной системы в здание. Это может происходить в случае перепада давления в канализационной системе, когда газы из канализации начинают поступать в здание через трубы слива. Обратный клапан в таком случае закрывается, предотвращая попадание газов в здание.

Шаровый обратный клапан

Еще один вариант запирающего устройства в обратном клапане — шарик. В этих устройствах большую роль играет внутреннее строение корпуса. Верхняя его часть разработана так, что при прохождении стоков шарик закатывается в специальное углубление в корпусе, открывая проход.

Когда в трубе сухо, он перекрывает сечение, при прохождении потока в обратном направлении, блокирует просвет трубы. Основной недостаток этой конструкции — подтекание стоков при подтоплении — шарик и боковая стенка корпуса не всегда стыкуются идеально, что приводит к тому, что некоторая часть стоков все же просачивается. Но массового затопления и гейзера из унитаза не будет точно.

Межфланцевый

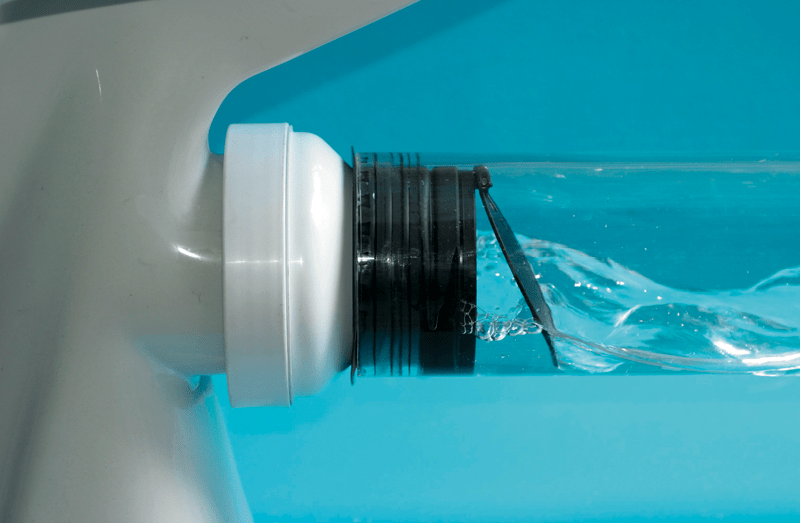

Этот тип обратных клапанов многим нравится больше из-за своих миниатюрных размеров. Это небольшой цилиндр, внутри которого установлена поворотная заслонка. Она может состоять из двух частей, которые крепятся к центральному стержню, а может выглядеть как небольшая тарелка при помощи пружины прикрепленная к стенке корпуса.

Несмотря на компактность, такой тип обратного клапана на канализацию лучше не ставить: это водопроводное оборудование и на канализации оно будет работать плохо. Второй минус — невозможность быстрой прочистки. Конструкция такова, что добраться к клапану можно только разобрав соединение.

Важно отметить, что обратный клапан на канализацию требует регулярного технического обслуживания и очистки от загрязнений, чтобы гарантировать его правильную работу.

Из чего делают клапана

Наиболее распространенные обратные клапана на канализацию изготовлены из пластика (ПВХ) или чугуна. Если канализационные трубы у вас пластиковые, имеет смысл ставить клапан из того же материала, подобрав его по размеру. Точно такая же ситуация с чугуном. Дело не в том, что материалы не походят, а в необходимости дополнительных переходников, которые делают конструкцию еще более громоздкой.

По способу установки запорный клапан на канализацию может быть горизонтальным и вертикальным. Выбирают вид в зависимости от места установки. Клапан ставится обязательно того же диаметра, что и труба (сужения не допускаются). Соответственно, под каждый размер есть клапана.

Куда ставить обратный клапан

Обратный клапан на канализацию устройство довольно громоздкое. В квартирах обычно санузлы маленькие и место для установки обратного клапана найти сложно.

Точные размеры канализационных клапанов зависят от диаметра трубы, на которую устройство ставят. Например, для 100 диаметра канализационной трубы, минимальная длина будет 40 см, высота и ширина чуть меньше. Такой ящик необходимо установить перед входом в стояк.

При установке часто приходится разбивать пол и демонтировать кафельную плитку, поскольку необходимо совместить отверстия в корпусе с трубами, отцентровать все, проследить за требуемым углом наклона. Особенно не радует такая перспектива если недавно был сделан ремонт.

В этом случае предлагаем вариант — врезать обратный клапан в стояк выше вашего входа. Но проведение таких работ -это уже вмешательство в общедомовую систему (установка сантехнических приборов на вашем отводе под эту категорию не попадает). А на них требуется письменное разрешение, придется оповещать жильцов, перекрывать воду, работать будут представители эксплуатационной организации или водоканала. Потому такой способ решения проблемы применяют очень редко.

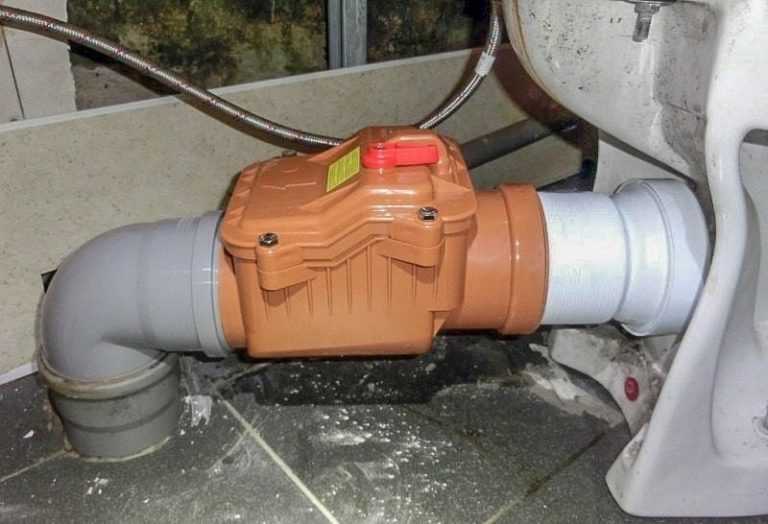

Если места для общего устройства не нашлось, ставят обратные канализационные клапана на каждый сантехнический прибор (отдельно на унитаз, ванну, умывальник, раковину и т.п). Это в случае, если к стояку отдельно идут трубы от каждого из приборов. Если же у вас только два направления: на унитаз, а потом на ванну\умывальник\мойку и т.д., то можно обойтись установкой двух устройств. Один персональный на унитаз (диаметр совпадает с диаметром выходного патрубка) и второй — общий, на ветку, которая идет ко всем остальным приборам. Его размер должен совпадать с диаметром трубы разводки, чаще всего это 50 мм.

Правила монтажа

Основное что надо учесть — направление движения стоков. На корпусе оно обозначено большой стрелкой. Устройство поворачивается так, чтобы нормальное направление стоков совпадало со стрелкой.

  • Установка пластикового обратного клапана на канализацию происходит стандартным способом: имеется раструб и уплотнительная резинка. Прямой край трубы вставляется в раструб. Такое соединение уже герметично, но для большей надежности место стыка можно дополнительно промазать сантехническим силиконом.
  • Установка чугунных моделей. При помощи уплотняющих резинок и болтов, стягивающих монтажные пластины. Встречаются модели с раструбами под традиционную установку на паклю и заливку шва герметиком.
  • Ставить надо так, чтобы была возможность свободного доступа к крышке. Периодически обратный клапан на канализацию засоряется, так что его необходимо чистить.
