Электромонтажные работы — не тот этап, где допустимо полагаться на «авось». Ошибки в проектировании или монтаже чреваты не только перегоревшей техникой, но и пожарами, травмами. Это руководство предназначено для тех, кто хочет понимать процесс от проекта до ввода в эксплуатацию: собственников квартир, прорабов, начинающих электромонтажников. Мы разберем ключевые этапы, нормативные требования и типичные ошибки, опираясь на действующие стандарты.
От проекта к схеме. Планирование разводки
Грамотная разводка начинается не с перфоратора, а с карандаша и бумаги.
Определение потребностей и расчет нагрузок
Первый шаг — инвентаризация всего электрооборудования. Не просто «телевизор и холодильник», а конкретные модели с паспортной мощностью. Для квартир типовой планировки ориентировочные значения таковы:
Освещение — 1.5–2 кВт.
Розеточная группа — 5–7 кВт.
Мощные потребители (плита, духовка, бойлер, стиральная машина) — от 2 до 7 кВт и более.
Суммарная нагрузка ляжет в основу выбора вводного автомата и сечения питающего кабеля. Не забывайте про коэффициент спроса, особенно для крупных приборов.

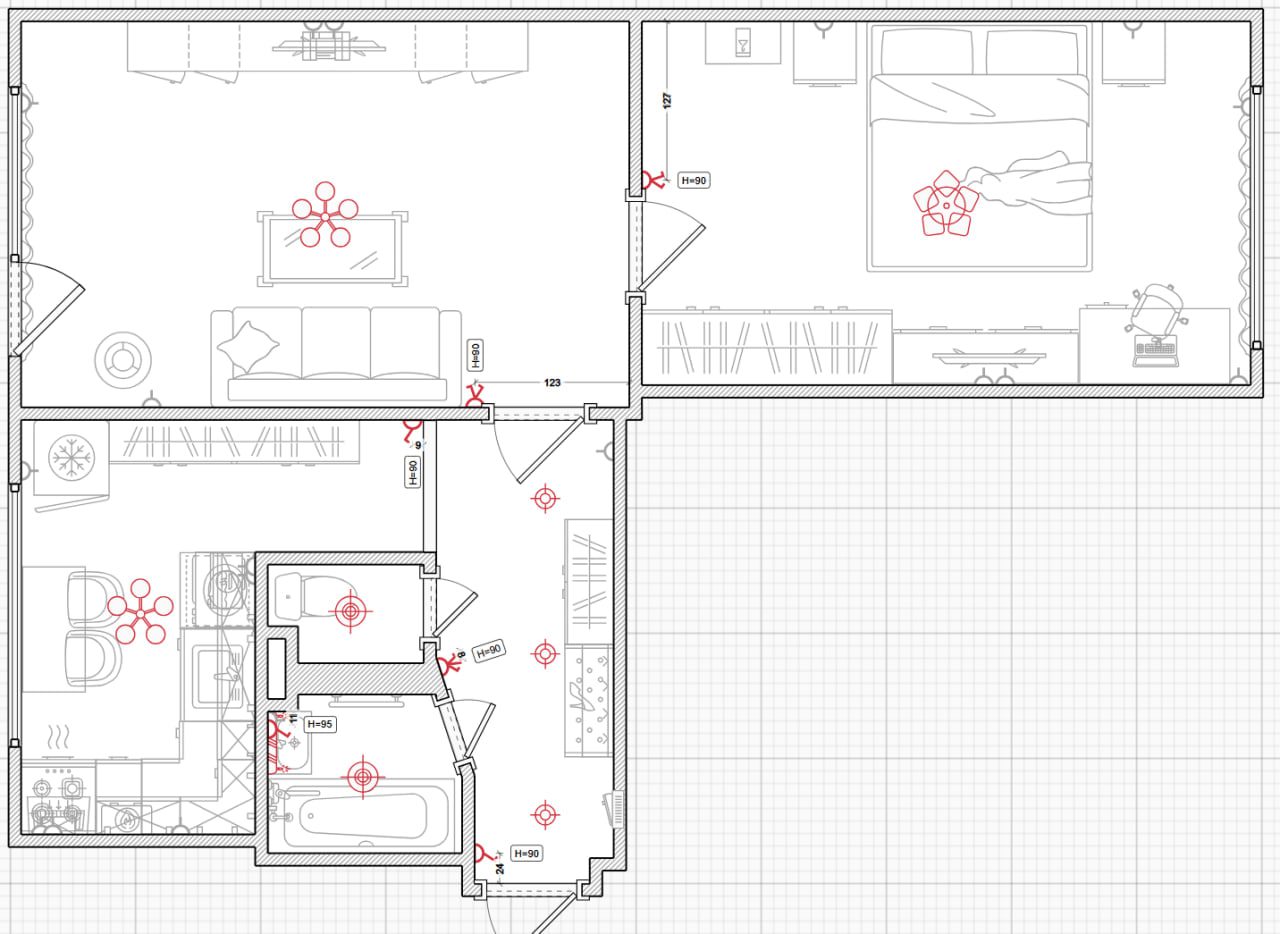

Создание детального плана
На плане квартиры с расстановкой мебели и техники необходимо отметить:
места установки розеток и выключателей с привязкой к стенам и указанием высоты от чистового пола;
трассы прокладки кабелей;
расположение распределительных коробок и квартирного щита.
Удобство и безопасность будущей эксплуатации зависят от этой схемы. Например, розетки у кровати должны быть на высоте, удобной для зарядки гаджетов, а выключатели — у входа в комнату.
Учет нормативных требований
Проект обязан соответствовать Правилам устройства электроустановок и строительным нормам. Ключевые моменты:
расстояние от кабеля до газопровода — не менее 0.4 м;
розетки в ванной — на расстоянии не менее 0.6 м от источника воды;
высота установки розеток не нормируется жестко, но стандартный эргономичный диапазон — 0.3–1 м от пола; выключателей — 0.9–1.2 м.
Выбор типа проводки: скрытая или открытая
Выбор диктуется материалом стен, эстетикой и бюджетом.
Скрытая проводка
Провода утапливаются в штробы стен или стяжку пола. Преимущества: не влияет на дизайн, защищена от механических повреждений, высокая пожаробезопасность. Недостатки: трудоемкий монтаж, сложность диагностики и ремонта, невозможность легкой модернизации схемы.
Открытая проводка
Кабели прокладываются в кабель-каналах, на изоляторах или в гофре по поверхности стен. Преимущества: простой монтаж и обслуживание, легкий доступ к проводам, возможность быстрой замены или добавления линий. Недостатки: уязвимость к механическим повреждениям, эстетика подходит не ко всем интерьерам.
Часто применяется в деревянных домах по требованиям пожарной безопасности, гаражах, мастерских или как дизайнерское решение в стиле лофт.
Подбор материалов и оборудования. Основа надежности
Экономия на этом этапе недопустима. От качества компонентов зависит безопасность.
Кабель
Материал жил — только медь. Алюминий запрещен для внутренних сетей жилых зданий из-за хрупкости и склонности к окислению.
Сечение жил рассчитывается исходя из нагрузки:
1.5 мм² — линии освещения;
2.5 мм² — розеточные группы;
4 мм² или 6 мм² — для мощных электроплит, варочных панелей, проточных водонагревателей.
Для квартир чаще всего используют кабель ВВГнг(А)-LS.
Розетки и выключатели
Следует выбирать продукцию известных брендов или их качественные аналоги. Материал корпуса — негорючий пластик. Номинальный ток — 16 А для розеток общего назначения. Для влажных помещений необходимы модели с защитными шторками и степенью влагозащиты не ниже IP44.
Защитная автоматика
Автоматические выключатели защищают от короткого замыкания и перегрузки. Номинал подбирается под сечение кабеля.
Устройства защитного отключения спасают от поражения током при утечках. Для розеточных групп обязательна установка УЗО с током утечки 30 мА.
Дифференциальные автоматы выполняют функции автомата и УЗО одновременно.
Реле напряжения защищает технику от скачков напряжения, что особенно актуально для новостроек.
Заземление
Наличие рабочего заземления в современном доме — обязательное условие безопасности. Все металлические корпуса бытовых приборов должны быть подключены к защитному проводнику.
Этапы монтажа электропроводки
Четкая последовательность действий — залог отсутствия переделок.
Разметка и подготовка
Согласно схеме, на стены наносятся трассы прокладки кабелей и места установки подрозетников и распределительных коробок. Выполняется штробление и сверление отверстий.
Прокладка кабелей
Кабели укладываются в штробы или кабель-каналы. Для защиты от повреждений и дополнительной изоляции часто используют гофрированные трубы. Важно соблюдать радиус изгиба, не допуская изломов жилы.
Монтаж распределительных коробок
Коробки устанавливаются в подготовленные ниши. К ним должен обеспечиваться доступ.
Подключение жил
Внутри коробок жилы соединяются с помощью клеммников, пайки или опрессовки. Скрутка запрещена. Соединения должны быть надежными и доступными для ревизии.
Установка подрозетников, розеток и выключателей
Подрозетники фиксируются в стене. После чистовой отделки стен в них монтируются розетки и выключатели.
Особенности разводки в помещениях с разными условиями
Кухня
Требует выделения отдельных групп: на освещение, на мелкую бытовую технику, и отдельные линии на мощные потребители. Розетки должны располагаться с учетом эргономики и зон влажности.
Ванная комната
Зона повышенной опасности. Розетки устанавливаются только через УЗО, со степенью защиты IP44 и выше, на расстоянии не менее 60 см от воды. Обязательно выполняется система уравнивания потенциалов, соединяющая все металлические части с защитным проводником.
Жилые комнаты
Основной критерий — удобство. Розетки у спальных мест, в зонах отдыха, достаточное количество для подключения ТВ, аудиосистемы, зарядных устройств. Свет лучше делать многозонным.
Проверка и ввод в эксплуатацию
Перед подключением к щитку и подачей напряжения необходимо провести контрольные испытания:
визуальный осмотр на предмет повреждений изоляции и правильности подключения;
проверка сопротивления изоляции кабелей;
проверка цепи «фаза-ноль» и наличия заземления;
тестирование работы УЗО и автоматов.
После успешной проверки напряжение подается, и система тестируется под нагрузкой. Рекомендуется сохранить итоговую схему или сделать фото всех скрытых участков проводки — это значительно облегчит любые будущие ремонты.
Заключение
Разводка электрики — сложный, многоэтапный процесс, требующий квалифицированного подхода. Привлечение профессионального электрика и использование качественных материалов — не статья расходов, а инвестиция в безопасность и комфорт вашего дома на десятилетия вперед.
Часто задаваемые вопросы
Какое сечение кабеля выбрать для розеток в квартире?
Для стандартной розеточной группы в жилой комнате достаточно медного кабеля сечением 2.5 мм². Это обеспечит подключение нагрузки до 5–6 кВт.
Можно ли соединять медные и алюминиевые провода?
Напрямую — нельзя. Из-за разности электрохимических потенциалов место контакта будет быстро окисляться и нагреваться. Для соединения меди и алюминия используйте специальные клеммники либо болтовые соединения с промежуточной шайбой.
Обязательно ли ставить УЗО в квартире со старой проводкой?
Установка УЗО настоятельно рекомендуется в любой проводке. В старых домах без заземления оно также эффективно защищает человека при прямом прикосновении к фазе. Для старых сетей выбирайте УЗО типа А.
