При устройстве кровельного покрытия могут применяться профилированные листы и различные комплектующие материалы из металлочерепицы и профнастила. В состав работ входит подготовка обрешетки, подъем листов и комплектующих материалов на кровлю, укладка и крепление листов и материалов к обрешетке.

Профнастил – это профилированные или гофрированные для повышения их жесткости листы, изготовленные из горячеоцинкованной стали (как с полимерным покрытием, так и без него). Волны на листах профнастила имеют различную высоту и форму: трапециевидную, синусообразную, закругленную. По этим признакам их и различают – по форме и высоте гофры; по ширине готового профиля; а также по условиям применения. К преимуществам кровли из профнастила следует отнести хорошую атмосферостойкость, небольшую массу (5-13 кг/м), простоту монтажа, долговечность (до 30 лет).

Устройство кровельного покрытия из профилированного листа для общественных и жилых зданий, имеющих уклон ската кровли от 15-30°

Укладываются профилированные листы внахлест друг на друга и крепятся к элементам обрешетки самонарезающимися шурупами через гофру. Различные поперечногнутые и арочные профили разновидности профилированных листов расширяют возможности архитекторов, позволяя создавать криволинейные изделия для оформления углов стен, карнизов и коньков крыш.

Профилированные листы классифицируют по:
 назначению;

материалу исходной заготовки;

наличию защитно-декоративного лакокрасочного покрытия.


По назначению профилированные листы подразделяют на типы:

  • Н – для настила покрытий;
  • НС – для настила и стеновых ограждений;
  •  С – для стеновых ограждений.

По материалу исходной заготовки профилированные листы подразделяют:

– на листы из тонколистового оцинкованного проката по ГОСТ 14918-80 (без обозначения);

– на листы из тонколистового проката с алюмоцинковым покрытием по ТУ 14-11-247-88 (обозначение АЦ);

– на листы из тонколистового алюминированного проката и проката с алюмокремниевым покрытием по ТУ 14-11-236-88 (обозначение А и АК);

–  на листы из тонколистового проката с электролитическим цинковым покрытием по ТУ 14-1-4695-89 (обозначение ЭОЦП).


Устройство кровельного покрытия из профилированного листа для общественных и жилых зданий, имеющих уклон ската кровли от 15-30°

По наличию защитно-декоративного лакокрасочного покрытия профилированные листы подразделяют:
– на листы без лакокрасочного покрытия (без обозначения);

– на листы с лакокрасочным покрытием по ГОСТ 30246-94 (указывается обозначение лакокрасочных материалов).

Профилированные листы по длине должны изготовляться:

– кратной (250 мм) мерной длины от 3 до 12 м – для настила (типов Н и НС);

– кратной (300 мм) мерной длины от 2,4 до 12 м – для стеновых ограждений (типов НС и С).

По согласованию изготовителя и потребителя допускается изготовлять профилированные листы любой мерной длины, а также длиной менее 3 и более 12 м для настила.

Кровли из профилированного настила изготавливаются из специальных профилей горячеоцинкованной стали толщиной 0,5-0,9 мм. Такое покрытие обладает высокой устойчивостью к воздействию ультрафиолетовых лучей и температур (от -50  °С до +120  °С) и обеспечивает срок эксплуатации не менее 30 лет. Конструкции легкие (4,5-13,0 кг/м) монтируются на обрешетке крепежными винтами – саморезами с герметизирующими прокладками в шляпке и для монтажа не требуют практически никакого тяжелого оборудования. При этом фирмы предоставляют большой выбор дополнительных материалов таких, как планки (коньковые, торцевые, карнизные, для внутренних швов и др.), уплотнения, покрытые слоем пластика того же цвета, что и кровельные листы, водосточные системы, лестницы и многое другое.

Неуклонно возрастающий спрос на металлочерепицу и профнастил в последние годы объясняется сочетанием высокой долговечности, экономичности, низкой материалоемкости, промышленного изготовления и высокой готовности длинномерных листов и черепицы с простотой и малыми трудозатратами на монтаж. Отдельный профилированный лист покрывает около одного м и более, а металлочерепица и комплектующие материалы закрывают значительно меньшие площади. В этой связи менее трудоемкой является кровля, устраиваемая из профилированного листа.

КОМПЛЕКТУЮЩИЕ МАТЕРИАЛЫ ДЛЯ КРОВЕЛЬ ИЗ МЕТАЛЛОЧЕРЕПИЦЫ И ПРОФНАСТИЛА

Устройство кровельного покрытия из профилированного листа для общественных и жилых зданий, имеющих уклон ската кровли от 15-30°

Рис.3. Комплектующие материалы для кровель из металлочерепицы и профнастила:

а – планка конька на все типы профиля, длина 2000 мм;

б – планка конька полукруглая, длина 2000 мм (на типы Монтеррей и Элмт);

в – конец на коньковую планку для шатровой крыши;

г – планка формы “Y” для конька шатровой крыши;

д – торцовая планка, длина 2000 мм, на все виды профиля;

е – карнизная планка, длина 2000 мм, на все типы профиля;

ж – гладкий лист для внутренних швов и стыков, на все типы профиля;

з – планка для наружных углов, длина 2000 мм, на все типы профиля.

Устройство кровельного покрытия из профилированного листа для общественных и жилых зданий, имеющих уклон ската кровли от 15-30°


Рис.4. Комплектующие материалы для кровель из металлочерепицы и профнастила:

а – конец на коньковую планку;

б – выходная труба;

в – торцевая планка 50×50, длина 2000 мм, на все типы профиля;

г – панель с выходным отверстием;

д – планка для внутренних швов и стыков, на все типы профиля;

е – верхняя планка, длина 2000 мм, на все типы профиля;

ж – планка для внутренних углов, длина 2000 мм, на все типы профиля;

з – уплотнения.

Устройство кровельного покрытия из профилированного листа для общественных и жилых зданий, имеющих уклон ската кровли от 15-30°


Рис.5. Комплектующие материалы для кровель из металлочерепицы и профнастила:

а – планка с внутренним и наружным углом, длина 2000 мм, на все типы профиля;

б – планка для швов и стыков, длина 300 мм, на все типы профиля;

в – боковая планка, длина 2000 мм, на все типы профиля;

г – планка для разжелобка, длина 2000 мм;

д – гвоздь с уплотнительной шайбой;

е – самонарезающий шуруп 4,8×28 с уплотнительной шайбой и головкой под любой цвет профиля.

Устройство кровельного покрытия из профилированного листа для общественных и жилых зданий, имеющих уклон ската кровли от 15-30°


Рис.6. Комплектующие материалы для кровель из металлочерепицы и профнастила:

а – снегозадержатель, длина 2000 мм, на все типы профиля;

б – снегозадержатель, длина 300 мм, на все типы профиля;

в – панель для сквозного выхода 400×400;

г – пожарный люк;

д – панель с выходным отверстием, тип Б;

е – лист для покрытия наружных углублений, длина 2000 мм, на все типы профиля.

Устройство кровельного покрытия из профилированного листа для общественных и жилых зданий, имеющих уклон ската кровли от 15-30°

ОСНОВАНИЕ ПОД КРОВЛЮ ИЗ ПРОФИЛИРОВАННОГО ЛИСТА

Профилированный лист – современный, прочный, долговечный, легкий, технологичный и эстетичный кровельный материал, изготавливаемый методом штамповки из листов оцинкованной стали. Листы имеют длину до размера ската крыши – 7 м, ширину 1,2 м при толщине листа до 0,9 мм. Жесткость листов профилированного листа выше, чем жесткость картин кровли из обычных листов оцинкованной стали.

Устройство кровельного покрытия из профилированного листа для общественных и жилых зданий, имеющих уклон ската кровли от 15-30°

Рис.7. Обрешетка

Основание кровли из профилированного листа мало чем отличается от основания под стальную кровлю, однако большая жесткость профилированного листа позволяет обрешетку выполнять из доски сечением 100х40 мм и укладывать их с шагом 300 мм, в то время как для обычной стальной кровли этот шаг составляет 200-270 мм. Безусловно, сечение обрешетки зависит и от действующих нагрузок (снег, ветер и т.п.), и от шага стропил. Требования по антисептированию, огнезащите древесины и рекомендации по породам древесины те же, что и для кровли из стальных оцинкованных листов.

Устройство кровельного покрытия из профилированного листа для общественных и жилых зданий, имеющих уклон ската кровли от 15-30°

Организация и технология выполнения работ

До начала работ по устройству кровли необходимо проверить качество обрешетки и произвести необходимые обмеры. При устройстве стропил и обрешетки не должно быть перекосов, скаты должны иметь все размеры в соответствии с проектом. Перед началом устройства кровли из профилированного листа необходимо произвести контрольный обмер скатов с установлением плоскостности и их перпендикулярности по отношению к линиям конька и карнизов. Этот процесс является контрольным потому, что он будет определяющим к соблюдению качества укладки листов профнастила.

Обрешетка под профилированные листы выполняется из антисептированных досок сечением 40х100 мм с расстоянием по осям 300 мм. Выходящая на карниз доска должна быть на 10-15 мм толще других. Обрешетку следует укладывать сверху на свободно уложенный на стропила гидропароизоляционный материал для обеспечения вентиляции под кровельными листами (между гидроизоляционным материалом и профнастилом или металлочерепицей) и для предотвращения конденсата с нижней стороны кровельного листа.

Устройство кровельного покрытия из профилированного листа для общественных и жилых зданий, имеющих уклон ската кровли от 15-30°

Рис.8. Укладка гидроизоляционной прокладки на стропила

      1 – обрешетка; 2 – прокладка; 3 – стропильная балка; 4 – планка над стропильной балкой

Материал гидропароизоляции должен впитывать влагу со стороны теплоизоляции. Для хорошей вентиляции гидропароизоляция делается так, чтобы струя холодного воздуха беспрепятственно могла пройти от карниза под конек крыши. Вентиляционные отверстия устраиваются в самом высоком месте кровли.

Устройство кровельного покрытия из профилированного листа для общественных и жилых зданий, имеющих уклон ската кровли от 15-30°

Рис.9. Движение воздуха от карниза к коньку

  1 – обрешетка; 2 – гидроизоляционный рулонный материал; 3 – профилированный лист; 4 – направление движения воздуха

Гидропароизоляционный материал (прокладку) устанавливают внахлест (100-150 мм) от карниза к коньку. Воздух для вентиляции попадает под профильный лист от карниза к коньку.

Устройство кровельного покрытия из профилированного листа для общественных и жилых зданий, имеющих уклон ската кровли от 15-30°

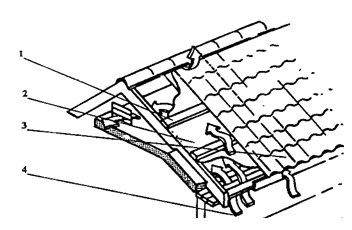

Рис.10. Карнизный участок крыши

   1 – защитная доска; 2 – зашивка карниза; 3 – направление движения воздуха

При устройстве обрешетки под профилированные листы в сырых помещениях оставляют зазор (минимум 50 мм) между нижней поверхностью гидроизоляции и нижним покрытием. Такая конструкция требует поднять обрешетку вверх дополнительно на 50 мм, чтобы нижняя часть гидроизоляции проветривалась. Для этого на стропила прибивают бруски сечением 50×50 мм. Для предотвращения просачивания влаги на обрешетку под конек, следует прибить полосу гидроизоляционного материала. Доски на торцевых участках и доски ребристой обшивки, выходящие на карнизы, должны быть выше обрешетки на высоту профильного листа.

Устройство кровельного покрытия из профилированного листа для общественных и жилых зданий, имеющих уклон ската кровли от 15-30°

Рис.11. Размещение торцевой планки

   1 – торцевая планка; 2 – обрешетка

Карнизная планка должна быть закреплена до укладки листов оцинкованными гвоздями через 300 мм. Чтобы коньковая планка была хорошо закреплена, под нее по обе стороны прибивают по две дополнительные доски.

При обмерах ската учитывается непременное условие – профилированные листы укладывают на обрешетку так, чтобы край ее выступал наружу не более, чем на 40 мм. Превышение этого размера (40 мм) не допускается из-за возможной деформации профилированного листа. Зная стандартную полезную ширину листов профнастила, можно подсчитать необходимое их количество. При длине скатов более 7,5 м листы рекомендуется разбивать на два куска с нахлестом 200 мм.

Устройство кровельного покрытия из профилированного листа для общественных и жилых зданий, имеющих уклон ската кровли от 15-30°

Форма крыши – односкатная, двускатная, щипцовая, мансардная и др. влияют на размеры заявляемых профильных листов, так как наиболее важное значение при обмерах ската имеют основной размер: от карниза до конька.

Листы профилированные поставляются на строительные объекты с заводов, как правило, по предварительно заявленным размерам, которые устанавливаются в результате тщательных обмеров ската крыши.

Хранить листы профнастила, поступившие с завода на строительную площадку, нужно следующим образом: привезенные профилированные листы в заводской упаковке должны быть уложены на ровном месте на брусья толщиной до 20 см с шагом до 0,5 м (рис.12). Если монтаж кровли планируется на срок более 1 месяца, листы профнастила следует переложить рейками. Высота стопки листов не более 1 м.

Устройство кровельного покрытия из профилированного листа для общественных и жилых зданий, имеющих уклон ската кровли от 15-30°


Рис.12. Хранение профилированного листа

Монтаж листов профнастила и металлочерепицы начинается с торцевых участков на двускатной крыше, а на шатровой крыше листы устанавливают и крепят от самой высокой точки ската по обе стороны. Монтаж кровельных листов можно начинать как с левого, так и с правого торца. Когда монтаж начинают с левого края, то следующий лист устанавливают под последнюю волну предыдущего листа. Край листа устанавливают по карнизу и крепится с выступом от карниза на 40 мм.

Крепление листов следует начинать с закрепления трех-четырех листов винтом самонарезающим на коньке, выровнять их строго по карнизу, затем крепить окончательно по всей длине.

Для этого установить первый лист и прикрепить его одним винтом самонарезающим у конька. Затем уложить второй лист так, чтобы нижние края составляли ровную линию. Скрепить внахлест одним винтом самонарезающим по верху волны под первой поперечной складкой.

При возникновении ситуации, когда листы не стыкуются, следует сначала приподнять крайний лист над предыдущим, затем, слегка наклоняя лист и двигаясь снизу вверх, укладывать складку за складкой и скреплять винтом самонарезающим по верху волны под каждой поперечной складкой.

После крепления 3-4 листов между собой и получившийся ровный нижний край следует выровнять строго по карнизу, затем уже крепить листы к обрешетке окончательно. Профильные листы необходимо крепить винтами самонарезающими с окрашенной восьмигранной головкой с уплотнительной шайбой, которые ввинчивают в прогиб волны профиля под поперечной волной перпендикулярно к листам. Используются, как правило, винты размерами 4,5×19 мм и 4,8×25,35 мм.

Устройство кровельного покрытия из профилированного листа для общественных и жилых зданий, имеющих уклон ската кровли от 15-30°

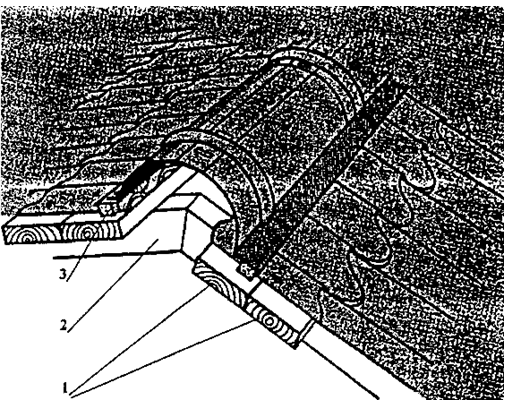

Рис.13. Укладка дополнительных досок на коньке по стропилам

1 – дополнительные доски; 2 – стропила; 3 – уплотнительный профиль

Капиллярная канавка каждого листа должна быть накрыта последующим листом. Закрепление листов над капиллярными канавками в местах нахлестов показано на рис.14.

Устройство кровельного покрытия из профилированного листа для общественных и жилых зданий, имеющих уклон ската кровли от 15-30°

Рис.14. Закрепление листов внахлест винтами

В местах продольных нахлестов листов рекомендуется скреплять между собой при помощи винтов самонарезающих размером 4,5(4,8)х19 мм с шагом через одну волну. В местах нахлеста листов по длине рекомендуется обеспечить нахлест листов не менее 200 мм.

Устройство кровельного покрытия из профилированного листа для общественных и жилых зданий, имеющих уклон ската кровли от 15-30°

Конек крыши должен закрываться коньковыми элементами после установки всех рядовых листов профнастила и закрепления уплотнительной прокладки. Коньковые элементы должны закрепляться винтами самонарезающими на каждой второй профильной волне. Между коньком и листами рекомендуется устанавливать специальную профильную уплотнительную прокладку. Коньковую планку следует устанавливать строго по шнуру, соблюдая шаг винтов 200-300 мм. Профильная уплотнительная прокладка крепится к обрешетке тонкими оцинкованными гвоздями.

При необходимости обрезки листов следует пользоваться ножовкой по металлу, ножницами или ручной электропилой с твердосплавными зубьями. Все места среза, сколов и повреждений защитного слоя должны быть окрашены для предохранения листа от кромочной коррозии.

Устройство кровельного покрытия из профилированного листа для общественных и жилых зданий, имеющих уклон ската кровли от 15-30°


Рис.15. Окраска срезов, сколов и повреждений защитного слоя
