Модернизация, реконструкция и восстановление несущей способности зданий и сооружений требуют применения передовых инженерных решений. Традиционные методы, такие как устройство стальных обойм или наращивание железобетонных сечений, имеют ряд существенных недостатков: они увеличивают собственный вес сооружения, изменяют его геометрию и требуют значительных трудозатрат. В современной инженерной практике альтернативным и высокоэффективным методом является комплексное усиление конструкций полимерными композитами на основе углеродного волокна (УВМ).
Физико-механические основы технологии
Система внешнего армирования (СВА) углеволокном работает по принципу восприятия растягивающих напряжений, возникающих в элементах под воздействием эксплуатационных нагрузок. Углепластики представляют собой композитный материал, состоящий из высокопрочных углеродных нитей и полимерного связующего (обычно на основе эпоксидных смол).
Сравнительные характеристики материалов
Материалы на основе углерода обладают уникальным сочетанием физических свойств, превосходящих показатели строительной стали класса А III (А400) по нескольким ключевым параметрам:
- Прочность на растяжение: показатели углеродных лент и холстов варьируются от 3000 до 4900 МПа, что примерно в 10 раз выше, чем у конструкционной стали.
- Модуль упругости: составляет от 230 до 640 ГПа, обеспечивая жесткость усиленной системы.
- Плотность: углепластики значительно легче стали (плотность около 1,7–1,9 г/см³), что исключает дополнительную нагрузку на фундаменты здания.
Основные типы углеродных материалов
В строительной практике применяются три основных вида полуфабрикатов:
- Углеродные ленты и холсты (ткани): гибкие направленные или разнонаправленные материалы, оптимальные для усиления элементов сложной геометрии (круглые колонны, балки, узлы сопряжения).
- Углеродные ламинаты (ламели): жесткие полосы заводского изготовления с высокой степенью однородности, применяемые для усиления прямолинейных протяженных участков плит перекрытий и балок.
- Углеродные жгуты (сетки, анкеры): используются для фиксации лент в теле бетона и создания сквозных анкерных систем.
Области применения и конструктивные решения
Технология СВА применима для большинства типов несущих строительных элементов, подверженных изгибающим, сдвигающим или сжимающим нагрузкам.
Изгибаемые элементы (балки, ригели, плиты перекрытия)
Усиление производится путем наклейки углеродных лент или ламелей в растянутую зону элемента параллельно действию главных растягивающих напряжений. Для предотвращения скалывания бетона у опорных зон дополнительно монтируются П-образные хомуты из углеволокна, воспринимающие поперечные силы.
Сжатые элементы (колонны, пилоны)
Для колонн применяется метод продольного армирования или устройство замкнутого внешнего корсета (обоймы). В условиях осевого и внецентренного сжатия углеродная обмазка создает эффект объемного сжатия (обоймы), что значительно повышает прочностные характеристики бетонного ядра и препятствует выпучиванию продольной стальной арматуры.
Технологический регламент производства работ
Эффективность СВА на 90% зависит от качества подготовки основания и строгого соблюдения температурно-влажностного режима при монтаже.
Этап 1: Подготовка поверхности бетона
Прочность сцепления композита с бетоном является определяющим фактором. Поверхность очищается механическим способом (пескоструйная, дробеструйная обработка или фрезерование) до обнажения прочного заполнителя. Все дефекты, трещины и каверны заделываются ремонтными составами на цементной или эпоксидной основе. Острые углы конструкций в местах заворота лент скругляются радиусом не менее 20 мм.
Этап 2: Нанесение адгезива и монтаж
На подготовленную сухую поверхность (влажность бетона не более 4%) наносится эпоксидный праймер, затем — основной слой конструкционного клея.

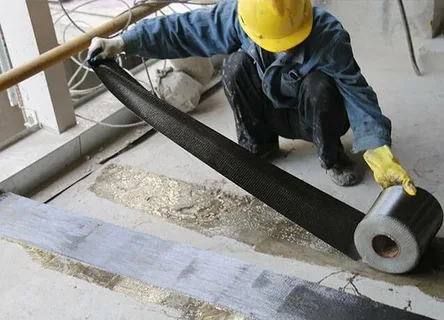

- При «мокром» способе углеродная лента пропитывается связующим составом непосредственно перед монтажом или сразу после укладки на поверхность с помощью прижимного валика. Обязательным требованием является полное удаление воздушных пузырей методом прикатки от центра к краям.
- При использовании ламинатов клей наносится на саму ламель специальным шпателем, после чего она прижимается к бетонному основанию.
Этап 3: Защитные мероприятия
Поскольку эпоксидные смолы теряют прочностные свойства при температурах выше 50–60 °C (температура стеклования), системы усиления требуют обязательной огнезащиты. Для этого применяются специализированные цементно-песчаные штукатурные составы по металлической сетке или огнезащитные плиты.
Преимущества и ограничения метода
Для инженерно-технического персонала при выборе метода усиления критически важно сопоставить экономические и технологические параметры.
Основные преимущества:
- Проведение работ без остановки эксплуатации здания или цеха.
- Минимальные сроки монтажа и отсутствие необходимости в тяжелой грузоподъемной технике.
- Коррозионная стойкость и химическая инертность материалов.
Ограничения:
- Высокие требования к квалификации монтажного персонала.
- Необходимость создания строго контролируемых условий по температуре окружающей среды (обычно от +5 до +30 °C) в процессе полимеризации смол.
- Чувствительность неотвержденного связующего к воздействию влаги и ультрафиолетового излучения.
