Ультразвуковой контроль швов сварных соединений — метод неразрушающего контроля, основанный на анализе отражений колебаний высокой частоты от поверхностей различных пустот, неровностей и других дефектов. Проведение ультразвукового контроля — одно из направлений деятельности аккредитованной лаборатории ЛКС.

Проведение ультразвукового контроля - разновидности применяемых методов

Виды ультразвукового контроля

Компания использует следующие виды УЗК:

1. Теневой

Выполняется при помощи двух преобразователей, первый из которых (излучатель) устанавливается с одной, а второй (приемник) с противоположной стороны перпендикулярно шву сварки. Дефектный участок выявляется как глухая зона потока волн, принимаемая вторым преобразователем.

2. Эхо-импульсный

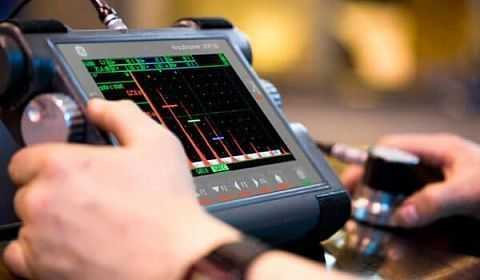

Для этого способа используется УЗ-дефектоскоп, выполняющий роль и излучателя, и приемника волн. Проведение ультразвукового контроля эхо-импульсным методом основано на способности ультразвука отражаться от дефектных участков. Если в сварном шве присутствуют изъяны, ультразвук отражается от них и возвращается к приемнику.

3. Эхо-зеркальный

Отличается от эхо-импульсного тем, что требует установки двух дефектоскопов. Если в шве существуют пустоты, трещины или иные недостатки, направленные на них под углом волны, отражаются и уходят к приемнику. Способ наиболее подходит для выявления вертикальных дефектов.

4. Зеркально-теневой

Комбинированный из теневого и зеркального способов выявления недостатков. Дефектоскопы устанавливаются с одной стороны под определенным углом. при наличии недостатков сварки отражается глухая зона.

5. Дельта-способ

Исследуется продольные зеркальные и переизлучающие отражаемые волны. Ультразвуковой контроль швов сварных соединений дельта-способом связан со сложной расшифровкой результатов, но позволяет точно определять месторасположение и конфигурацию дефекта. Метод требует точной настройки оборудования.

Выбор способа УЗК зависит от конкретного объекта. Чаще всего проведение ультразвукового контроля для диагностики продольных и поперечных швов применяются эхо-импульсный и теневой методы. Остальные способы используются при необходимости.

Проведение ультразвукового контроля - разновидности применяемых методов

Неразрушающий контроль от ЛКС

Проведение ультразвукового контроля — не единственный вид работ, выполняемый лабораторией ЛКС. Обращаясь в компанию, вы можете заказать следующие исследования:

  • магнитопорошковые;
  • визуальные;
  • радиографические;
  • измерительные;
  • вихретоковые;
  • акустико-эмиссионные;
  • капиллярные.

Кроме того, лаборатория контроля сварки проводит и механические испытания швов, стыков и конструкций.

В штате лаборатории опытные высококвалифицированные специалисты, вооруженные самыми современным оборудованием. Результаты работ полностью соответствуют внутрикорпоративных и государственным нормативам. Компания аттестована для выполнения контроля на объектах Газпрома, Росатома и других крупнейших российских компаний.
