Дюбель: описание, виды, характеристики, применение

Крепление какого-либо материала к какому-либо основанию – непременная часть любых строительных работ. Методов же крепления совсем немного: с помощью материала, обеспечивающего сцепление, или при помощи специальных крепежных изделий. К последним и относят дюбель.

Не являясь действительно универсальным решением, дюбели исключительно разнообразны и применяются практически во всех областях. Поэтому сегодня мы и поговорим про виды дюбелей и их применение.

Что называют дюбелем

Уточним, дюбель – не само крепление, а та его часть, которая вставляется в основание и обеспечивает самую возможность крепления. Предшественником его была обыкновенная деревянная пробка – чопик, который вколачивали в стены с тем, чтобы появилась возможность вбить гвоздь в основание.

Эту же роль выполняет дюбель и сегодня. Современные модели предполагают возможность крепления дюбеля на самые различные материалы: тяжелый бетон и пористый, пустотелый кирпич и плотный природный камень, гипс, гипсокартон и рыхлый шлакобетон. Обеспечивает столь широкие возможности сама конструкция изделия.

Дюбель – это втулка или гильза. Сам по себе дюбель крепления не образует, но прочно фиксируется в материале стены. Предмет или материал закрепляют, вкручивая или вбивая в гильзу гвоздь, шуруп или винт. При этом гильза изменяет форму – расширяется, скручивается, складывается, то есть, формирует очень надежное сцепление с основанием.

Технические характеристики

Один из основных параметров любого материала, на который предполагается применение физических нагрузок, его технические характеристики. Для дюбелей главные показатели следующие:

• длина стандартных изделий составляет от 40 до 140 мм, с шагом в 20 мм;
• диаметр металлического гвоздя — от 5 до 7 мм;

Диаметр отверстия, которое следует проделать в поверхности стены, составляет от 6 до 10 мм. Условное обозначение модели крепежа составляется из двух показателей: диаметра отверстия и длины, и выглядит как 6х40, 8х100, 10х100 и т.д.

Максимальная толщина материалов, которые может прикрепить дюбель, составляет от 10 до 100 мм. Этот показатель важно учитывать при подготовке материалов для теплоизоляции, так как неправильно выбранный крепеж может просто не дойти до стены, или место его раскрытия будет недостаточно глубоко.

Производство крепежей осуществляется из высококачественной стали марки Ст 50, 60, 70, покрытой оцинковкой для предотвращения коррозии. Раскрывающаяся часть производится из различных полимерных материалов: полиэтилена, полипропилена, полиамида. Первые два материала обладают низкой стойкостью к отрицательным температурам, тогда как полиамид хорошо подходит для внешних работ, например, для теплоизоляции и гидроизоляции дома, установки обрешетки под сайдинг или блок-хаус и т.п.

Виды дюбелей

В магазинах можно найти большой выбор разнообразных дюбелей. Но каждый из них создан для тех или иных целей.

	Универсальный полипропиленовый. Самый простой, но подходящий для большей части видов работ, в том числе с камнем, бетоном и кирпичом. При вкручивании самореза, материал дюбеля наматывается на металл, тем самым закрепляя конструкцию
	Универсальный распорный дюбель. Также изготавливается из полипропилена, но имеет специальные распорки, за счет которых и удерживается внутри отверстия
	Дюбель-гвоздь. Позволяет быстро и качественно осуществить крепеж окон, обрешеток, плинтусов, бруса, кабель-канала, металлического профиля, а также фанеры в бетонную, каменную или поверхность из кирпича. Изготавливается из нейлона или полипропилена, гвоздь – из стали
	Дюбель для гипсокартона. Создан для монтажа различных элементов в листы из гипсокартона или гипсоволокна, а также пористый бетон. Изготавливается данный крепеж из пластика или металла. Второй вариант (его еще называют дюбель «молли») не требует предварительного сверления отверстий, так как кончик металлического дюбеля выглядит как перовое сверло

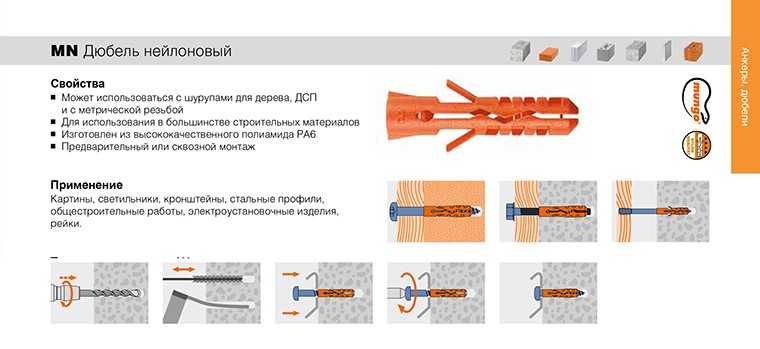

	Нейлоновый дюбель. Как ясно из названия, изготавливается из нейлона. Применять его можно практически в любых ситуациях и для любой поверхности. За счет наличия крепежных усиков, нейлоновый дюбель надежно удерживается в стене. Саморезы для такого дюбеля обычно имеют диаметр 0,02-0,16 см
	Дюбель-бабочка. Предназначен для выполнения серьезных монтажных работ. Данный крепеж способен выдержать колоссальные нагрузки даже при условии наличия пустотелых стен. Изготавливается из металла
	Юстировочный дюбель. С его помощью крепят обрешетку для будущей обшивки. Главная особенность данного вида крепежа – возможность регулирования (юстировки) положения элементов относительно основы, к которой их прикрепляют
	Дюбель-зонтик. Особый вид дюбелей, созданных для монтажа теплоизоляции из минеральной ваты и полистирола. Внешний вид крепежа полностью объясняет его название: широкая круглая шляпка, основное назначение которой – удерживать утеплитель у стены. «Зонтики» изготавливаются как из пластика, так и из металла.Но «зонтиками» называют также и другой вид дюбелей, предназначенных для работы с гипсокартоном, по большей части с навесными конструкциями. Из себя такой металлический «зонтик» Molly представляет гвоздь с металлическими плечами, которые надежно крепятся в пустотелой конструкции, равномерно распределяя нагрузку. При помощи данного вида дюбелей можно без проблем повесить любую люстру в подвесном потолке
	Дюбель-хомут. Выглядит как петля, изготовленная из пластика (нейлона), с «усиками» по краям, за счет которых и будет держаться крепеж. Хомуты созданы для монтажа электропроводки к стене. Работать с данным видом дюбелей очень просто: сначала высверливается отверстие необходимого диаметра и глубины, а затем нужный провод просто прижимается хомутом, края которого вставляются в высверленное ранее отверстие. С их помощью можно также прикрепить и гофротрубы небольшого диаметра
	Рамный дюбель. Изготавливается из металла, так как область применения его очень специфична. Предназначается для монтажа оконных и дверных коробов. Подойдет металлический рамный дюбель и для крепления обшивки через слой штукатурки и теплоизоляции

Главные достоинства

Дюбельный элемент обладает комплексом преимуществ:

• не прокручивается в прослабленных каналах;
• хорошо держится в пористых стройматериалах;

• Металлический дюбель для листовых материалов W-GS, тип Z/L
• выдерживает значительные усилия, не меняя начального положения;
• не позволяет крепежному элементу выпасть;
• не расшатывается при знакопеременных нагрузках;
• легко входит в стройматериал при ударном воздействии.

Наряду с повышенными эксплуатационными характеристиками, дюбельный крепеж отличается надежностью и долговечностью.

Из какого материала изготавливается дюбель пробка

Для изготовления большинства фиксаторов используется пластмасса. Это связано с дешевизной, доступностью, повышенными эксплуатационными характеристиками материала, а также отсутствием необходимости в приложении значительных усилий при завинчивании крепежа.

Для изготовления пластмассовых фиксаторов используют различные виды полимерных материалов:

• полиэтилен. Легко поддается деформации, сохраняя целостность. Отличается небольшим весом, а также устойчивостью к коррозии. Может использоваться при снижении температуры до 40 градусов ниже нуля. Недостаток – постепенная потеря эксплуатационных свойств и растрескивание;
• полипропилен. Применяется в основном внутри помещений, так как восприимчив к отрицательной температуре. Достоинства – повышенная твердость, износостойкость, а также способность эксплуатироваться при высоких температурах. Слабая сторона – появление трещин в процессе длительной эксплуатации при температурных перепадах;
• полиамид. Материал также известен как нейлон. Он мало подвержен износу, не боится механического воздействия. Нейлоновый фиксатор является наиболее прочным и надежным среди остальных пластмассовых креплений.

Наряду с пластмассовыми фиксаторами, используются изделия из металла:

• нержавеющей стали;
• оцинковки;
• сплавов на основе латуни или бронзы.

Несмотря на повышенные прочностные характеристики и жесткость металлических фиксаторов, они уступают пластмассе по способности деформироваться, сохраняя целостность. Вместе с тем металл способен воспринимать повышенные нагрузки. Защитные покрытия значительно повышают ресурс эксплуатации дюбельных элементов из металла.

Где применяется дюбель анкер

Дюбельные фиксаторы в зависимости от области применения делятся на следующие виды:

• стандартные. Это универсальный крепеж, который применяется в быту. Обеспечивает повышенную несущую способность;
• специальные. Имеют узкое назначение — крепят металлопластик, листовой утеплитель, гипсокартон, кабельные коробки и трубы.

Конструкция  дюбельного крепления позволяет использовать его для решения различных задач.

Установка дюбеля

Процедура монтажа дюбеля в кирпичную стену состоит из следующих этапов:

1. Первое, что необходимо сделать, – это аккуратно просверлить посадочное отверстие для монтажа крепежного элемента. Сделать это можно при помощи электрической дрели или перфоратора, на котором включен режим только сверления (без удара). Важно, чтобы диаметр сверла, используемого для выполнения такой процедуры, точно соответствовал диаметру самого дюбеля.
2. После сверления отверстие необходимо тщательно очистить от строительной пыли и кусочков материала, который выкрошился в его внутреннюю полость. Проверить, насколько тщательно вы очистили отверстие, можно при помощи самого дюбеля: он должен входить без затруднений и препятствий.
3. Когда отверстие тщательно очищено, можно приступать к работам с сухим плиточным клеем, который необходимо развести водой в указанной производителем пропорции. После того как клеевая масса будет готова к применению, ею необходимо заполнить просверленное для дюбеля отверстие. Использовать для этого можно резиновый шпатель, а проталкивать клеевую массу в глубину отверстия можно при помощи самого дюбеля или обычного карандаша. Когда отверстие будет полностью заполнено клеевой массой, можно вставлять в него дюбель, который должен зайти в него до упора. После этого надо дать клеевому составу полностью застыть, на что вполне достаточно 24 часов.
4. После того как плиточный клей полностью застыл, можно вкрутить в дюбель резьбовой элемент (шпильку или шуруп). При этом обязательно обратите внимание на то, что вкручивание происходит с некоторым усилием. Это означает, что ваш дюбель надежно зафиксировался в кирпичной кладке. Крепеж, полученный по такой несложной технологии, отличается высокой надежностью и способен выдержать даже значительные весовые нагрузки.

Пользоваться таким методом можно и в том случае, если вам необходимо выполнить монтаж крепежа в пористом материале (применение дюбелей для бетона для таких конструкций также под запретом). Такими материалами, в частности, могут быть газо- или пенобетон, пористый кирпич и др. С учетом их высокой популярности на современном строительном рынке выбор крепежных изделий, которые бы смогли обеспечить надежное крепление фиксируемых на таких конструкциях предметов, является достаточно серьезной проблемой.

Особенности применения дюбелей

При выборе дюбеля мало ориентироваться на его форму, также важно знать какой размер (длина, диаметр) подобрать. Для каждой рабочей поверхности необходимо подобрать свой крепеж. Дюбель «шестерка» (6*40) подходит для монтажа профильных конструкций в шлакоблочных домах. Выбрав другой размер, сделать ремонт не получится, так как весь крепеж будет просто вываливаться из просверленных отверстий.

Для панельных домов (а так же тех, где отсутствуют пустоты в стенах) самый оптимальный вариант дюбелей – 6*60 или 6*80. С ними все будет надежно закреплено, ничего не провалится и не вывалится даже на потолке.

При выборе длины дюбеля стоит помнить о нагрузке, которой в будущем при эксплуатации подвергнется крепеж. Чем короче дюбель и саморез, тем меньшую нагрузку он выдержит. Также важен и диаметр. Для обычных работ по дому (повесить шкаф, зеркало или шведскую стенку) достаточно дюбелей с диаметром 8-10 мм. Разница состоит лишь в глубине просверливаемого отверстия, так как нагрузка на дюбель разная.

Для шкафчика достаточно 3-5 см, а для шведской стенки или более тяжелого шкафа, полки – 8-10 см.Еще один важный вопрос, возникающий перед мастером – какое нужно сверло для дюбеля. Чтобы на него ответить, необходимо для начала знать какая поверхность будет сверлиться и какая нагрузка на конструкцию планируется в будущем после окончания работ.

Как подобрать сверло под дюбель

Самое важное правило – номер сверла должен совпадать с номером (размером) дюбеля. Т. е. в идеале, дюбель должен с трудом забиваться в стену, в противном случае, возможна ситуация, когда дюбель просто выпадет или провалится. Что касается качества сверл, то опытные мастера советуют использовать победитовые, так как покупка более дорогих не имеет особого смысла.Сделать отверстие под дюбель легко (для примера возьмем дюбель 10):

• Сначала возьмите сверло меньшего размера, например 8-ку. Сделайте по глубине отверстие немного меньше, чем необходимо, используя ударный режим.
• Затем понадобится сверло по размеру совпадающее с дюбелем, то есть 10-ка. Отключив ударный режим, доделайте нужное отверстие.

Где используют дюбели-гвозди

Этот крепеж используют для создания надежного соединения в местах, в которые тяжело добраться шуруповертом, или в случаях, когда такого инструмента нет под рукой. Вторая важная причина такого выбора — скорость монтажа, по которой такой гвоздь металлический значительно превосходит аналоги.

Для установки гвоздей не нужно производить точную разметку для идеального совпадения с отверстием в материале. Гнездо под них сверлят напрямую сквозь прикрепляемый материал, после чего устанавливают дюбель в отверстие и забивают молотком. Гвоздь для плинтуса может в несколько раз ускорить работу, не изменяя при этом качества крепления.

Очень распространено использование крепежа для теплоизоляции внешних и внутренних стен дома. Особенности крепления с твердыми материалами (бетон, кирпичная кладка) позволяют применять дюбель-гвозди монтажные для обшивки стен облицовочными материалами или гипсокартоном.

Дюбелями, предназначенными для работы с монтажным пистолетом, очень удобно крепить металлические конструкции к кирпичному, бетонному или деревянному основанию. Наглядный пример такой работы — крепление металлических козырьков над балконами и окнами.

Советы по выбору

В каталоге производителя можно найти множество разнообразных изделий. Более того, сравнительные таблицы содержат данные о том, на какую глубину нужно погружать тот или иной дюбель, на какую нагрузку он рассчитан и даже как будет проявлять себя в той или иной среде.

Материал основания

В плотном бетоне, старом бетоне, газобетоне один и тот же крепеж ведет себя совершенно по-разному и нагрузку выдерживает разную. Так что выяснить, из чего именно состоят стены и потолок в квартире очень важно. Сделать это можно с помощью довольно простого теста: пыли из бурового отверстия.

• Бетон – материал оказывается сильное сопротивление при бурении. Буровая мука тонкого помола, жесткая, сыпучая, цвет варьируется от белого до светло-серого цвета.
• Старый бетон и растянутый – цвет муки ближе к серому. При бурении ощущаются как бы «провалы»: сверло неожиданно легко проходит сквозь поврежденные участки.
• Пено- или газобетон – сопротивление материала невелико, отверстие больше диаметра сверла. Пыль светлая, в основном белая, но крупнозернистая и слегка липкая на ощупь.
• Кирпич глиняный, как полнотелый, так и пустотелый – дает красноватую или желтоватую пыль, жесткую и сыпучую.
• В силикатном кирпиче мука светлая, сопротивление при бурении больше.
• При бурении известняка пыль выделятся белая, песчаная, сопротивление среднее.
• При бурении гипсокартона образуется белая пыль. Она заметно налипает в каналы на сверле. Гипсоволокно дает пыль серую.

Даже не зная точной марки бетона или класса кирпича, этой информации уже достаточно, чтобы определить категорию используемых дюбелей.

Характер нагрузки

Самое важное здесь – правильно определить нагрузку и правильно рассчитать мощность дюбеля, которая определяется соотношением диаметра и длины крепежа.

В быту чаще всего имеют дело с такими видами нагрузки:

Горизонтальная на срез. Такая нагрузка возникает при установке шкафчиков, полок, картин и более крупных конструкций на стену. Крепеж подбирают в соответствии с весом изделия – от 6 до 10 мм. Длина обеспечивает фиксацию в материале стены. В сплошное основание дюбель погружают на 30–50 мм, в рыхлом или щелевом заглублении должно быть больше.

Вертикальная. Нагрузка, возникающая при установке люстры, коммуникаций, кондиционера на потолок. Заглубление при одинаковых параметрах дюбеля должно быть больше, чем в стену. Например, при диаметре в 6 мм в стену крепеж должен входить не менее чем на 40 мм, а в потолок – не менее, чем на 60 мм.

Для монтажа в потолок нужно подбирать дюбель с дополнительными элементами: поперечными насечками, распорными крылышками и так далее. Отверстие в потолке должно точно соответствовать диаметру дюбеля, крепеж входит очень плотно.

Динамическая нагрузка. Формируется при эксплуатации лестницы, шведской стенки, турника или другого спортивного снаряда. Предпочтительнее в этом случае болтовые крепления, поскольку они более устойчивы к вибрации.

Для большей надежности крепления дюбель смазывают клеем ПВА. При монтаже на потолок этот прием часто рекомендуется.

Особенности основания и изделия

Для специальных изделий разработан и специальный дюбель. Эти модели не взаимозаменяемы за исключением особых случаев.

• Например, возможна замена рамного крепления фасадным, поскольку последний тоже отличается длинной нераспорной частью и обладает высокой несущей способностью.
• Невозможно заменить дюбель для крепления на листовой материал – бабочку или молли. Изделия отличаются материалом изготовления – пластик и металл, соответственно, но обладают одинаковой конструкцией: при закручивании шурупа гильза складывается, прижимаясь к листу.
• Похожей конструкцией обладает универсальный дюбель, который в пустотах тоже деформируется, образуя узел. Однако для гипсокартона, при его монтаже, этот вид дюбеля используется редко, поскольку отличается высокой стоимостью. Зато при креплении на кафель или листовую сталь незаменим.

Пластиковый и металлический дюбель одинаковой конструкции и назначения отличается только несущей способностью. В пределах совпадения диапазона их можно заменять. Но если закрепляемая конструкция является пожароопасной, использовать разрешается только металлический крепеж.

• Нечем заменить дюбель для теплоизоляции – это единственный возможный крепеж для мягкого утеплителя.
• Очевидно, что нельзя использовать распорный дюбель общего назначения в газобетоне: материал не создает достаточной силы трения. Однако и крепеж для пористого материала в плотный бетон не устанавливают: возможности формы в таком материале оказываются избыточными.

Дюбель – крепеж исключительно разнообразный. Среди множества его видов можно найти модели и для полнотелого и для пустотелого материала, для фиксации тяжелых конструкций и рыхлого утеплителя, для монтажа окон и коммуникаций.

Общий взгляд на дюбеля

Дюбель – вспомогательное крепежное изделие, которое обеспечивает фиксацию основного крепежного элемента (шурупа) в несущем основании. Применение дюбеля облегчает монтаж, повышает прочность и надежность соединения, и предотвращает разрушение материала основания под действием нагрузок на соединение.

Можно выделить три типа дюбелей, отличающихся типом фиксации в основании:

Распорные

Анкерные

Универсальные

Дюбеля первого типа фиксируются в материале основания за счет действия сил трения. В таком дюбеле предусмотрена распорная часть, которая при вворачивании шурупа расширяется (расклинивается), упирается в стенки канала, и анкеруется. Ранее в роли распорных дюбелей выступали обычные деревянные шканты, сегодня они изготавливаются из пластика (обычно нейлон, полипропилен и полиэтилен различных марок).

Распорные дюбеля наилучшим образом противостоят нагрузкам, работающим на срез, поэтому чаще всего используются для монтажа на вертикальных поверхностях (стенах). Для монтажа подвесных конструкций на горизонтальных поверхностях (потолках, консолях) они не применяются, так как плохо противостоят выдергиванию.

Дюбеля второго типа фиксируются за счет создания упорного сопротивления за пределами или внутри материала основания. В таких крепежных изделиях конструктивно предусмотрена возможность изменения формы при монтаже – расширение, завязывание в узел, раскрытие упоров и т.д. За счет этого происходит анкеровка («якорение») дюбеля, и он не может быть выдавлен.

Анкерные дюбеля хорошо работают как на срез, так и на выдавливание, поэтому они подходят для монтажа на вертикальные и горизонтальные поверхности, в том числе и для подвешивания разнообразных изделий на потолок.

Анкерные дюбеля делятся на две группы:

•  С внешним упором – используются для монтажа на тонкостенных материалах (ГКЛ, ДВП, МДФ и прочее);
•  С внутренним упором – используются для монтажа как в пустотелых, так и в полнотелых материалах.

Дюбеля третьего типа имеют такую конструкцию, которая позволяет использовать их и как распорные, и как анкерные – все зависит от материала основания. При установке в полнотелые материалы дюбель работает, как распорный, фиксируясь за счет сил трения. При установке в пустотелые материалы распорная часть дюбеля деформируется (обычно завязывается в узел), за счет чего анкеруется.

Также существует и еще один тип крепежных соединений – клеевые или химические анкеры. Данные изделия фиксируются в материале с помощью смолы или специальных растворов.

Уточним, что такое дюбель и анкер:

•  Дюбель – вспомогательное изделие, которое можно использовать с подходящим по характеристикам (диаметр и длина) шурупом. Дюбель и шуруп в большинстве случаев продаются отдельно. Обычно дюбеля изготавливаются из полимерных материалов (нейлон, полиэтилен), однако существуют и металлические дюбеля под вворачивание винтов с метрической резьбой;
•  Анкер – готовое изделие, для которого нет необходимости покупать дополнительные компоненты. Обычно анкеры изготавливаются из металла, за счет чего достигается высокая надежность и долговечность монтажа на их основе.

В дальнейшем мы будем говорить только о пластиковых дюбелях, их особенностях, типах и применении.

Особенности и преимущества пластиковых дюбелей

Пластиковые дюбеля производятся из трех основных полимерных материалов:

•  Полиэтилен высокого или низкого давления (ПЭВД, ПЭНД);
•  Полипропилен (ПП)
•  Нейлон (полиамид-6, полиамид-66, ПА).

Каждый из этих материалов имеет свои особенности, преимущества и сферы применения, основные данные сведены в таблице:

Механические свойства	Отношение к влажности/воде	Химические свойства	Температурные свойства
Полиэтилен	Прочный, имеет высокую вязкость (неломкий), подвержен старению, имеет склонность к растрескиванию	Имеет низкую гигроскопичность, устойчив к воде	Хорошо противостоит действию кислот, щелочей, спиртов, масел, бензина.Плохо противостоит ароматическим углеводородам и хлоро-углеводородам	Хорошо выдерживает перепады температур, устойчив к низким температурам до -40°С
Полипропилен	Прочный, твердый, неломкий, подвержен старению и растрескиванию	Имеет низкую гигроскопичность	Хорошо противостоит кислотам, щелочам, бензину, солевым растворам, спиртам.Плохо противостоит хлоро-углеводородам.Пропускает запахи	Хорошо выдерживает перепады температур, нормально работает при температурах до +80 °С, однако имеет малую морозоустойчивость
Нейлон	Твердый, ударопрочный, обладает отличными антифрикционными качествами, износоустойчивыйПри собственной влажности 2 – 3% — вязкий, при низкой влажности — ломкий	Гигроскопичен (способен впитать до 5% воды от собственного веса), тонет в воде	Устойчив к большинству кислот, щелочей, спиртов и т.д. Однако плохо противостоит соляной и серной кислотам, озону и перекиси водорода	Устойчив к высоким и низким температурам, хорошо противостоит перепадам температур

Исходя из этого можно дать несколько рекомендаций по использованию дюбелей из разных материалов. Дюбеля из ПЭ и ПП лучше всего подходят для внутренних работ, причем их можно использовать в помещениях с высокой влажностью, в агрессивных средах (например – на производственных площадках пищевых, химических и иных предприятий) и т.д. Однако следует учитывать, что со временем они теряют свою эластичность и могут растрескиваться, поэтому не подходят для ответственных высоконагруженных соединений.

Дюбеля из нейлона более устойчивы к перепадам температур, поэтому они хорошо подходят для наружных работ. Однако здесь следует учитывать высокую гигроскопичность этого материала – при высокой влажности дюбель увеличивается в объеме, что может привести к ошибке при монтаже. Поэтому работы по установке данных дюбелей следует проводить при низкой влажности воздуха, избегать работ в дождь, во время весеннего таяния снега и т.д.

В целом, сегодня в большинстве случаев имеет смысл отдавать предпочтение нейлоновым дюбелям, однако следует учитывать их более высокую стоимость и зависимость результата от влажности воздуха.
