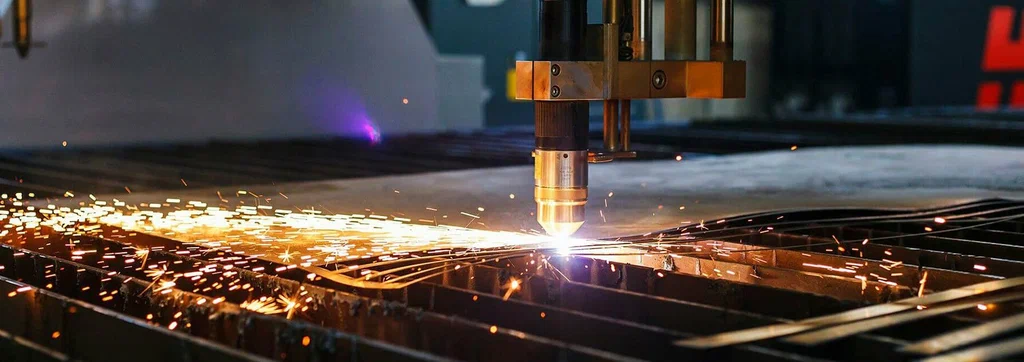

Плазменная резка – высокоэффективный и универсальный метод обработки металлов, находящий широкое применение в строительстве, машиностроении и многих других отраслях. Сердцем любого плазмотрона являются его расходные компоненты – в первую очередь, сопло и электрод. Именно они формируют и направляют плазменную струю, от их состояния напрямую зависит качество реза, производительность и экономичность всего процесса.
Понимание того, как изнашиваются расходники для плазменной резки и какие факторы на это влияют, позволяет не только своевременно их заменять, но и оптимизировать работу оборудования, добиваясь максимального ресурса и снижая эксплуатационные затраты. Срок службы этих элементов не является фиксированной величиной и зависит от множества переменных, ключевой из которых является тип разрезаемого металла.
Механизмы износа сопла и электрода. Что происходит внутри плазмотрона?
Прежде чем рассматривать влияние конкретных металлов, важно понимать основные физические и химические процессы, приводящие к износу главных расходных элементов плазменной горелки.
Износ электрода
Электрод – это источник электронов для формирования плазменной дуги. Его износ происходит преимущественно из-за эрозии эмитирующей вставки. В современных электродах используются вставки из тугоплавких материалов с высокой эмиссионной способностью (чаще всего гафний для воздушной и кислородной плазмы, или цирконий/вольфрам для других газов). Под действием высоких температур (тысячи градусов Цельсия) и интенсивного электрического разряда материал вставки постепенно испаряется и вымывается.
При использовании воздуха или кислорода в качестве плазмообразующего газа происходит окисление материала вставки и самого тела электрода, что ускоряет его разрушение.
Со временем на рабочей поверхности вставки образуется углубление (кратер). По достижении определенной глубины кратера стабильность дуги нарушается, что приводит к ухудшению качества реза и необходимости замены электрода.
Износ сопла
Сопло (или дюза) предназначено для формирования и фокусировки плазменной струи, а также для ее ускорения. Основные причины его износа:
- Тепловая эрозия. Плазменная струя имеет чрезвычайно высокую температуру, которая вызывает постепенное оплавление и испарение материала сопла (обычно меди или ее сплавов) в области выходного отверстия.
- Оплавление и деформация отверстия. Со временем калиброванное отверстие сопла увеличивается в диаметре, теряет свою круглую форму, что приводит к расширению и дефокусировке плазменной струи, снижая ее режущую способность и точность.
- Налипание расплавленного металла. Частицы расплавленного разрезаемого металла могут налипать на внутреннюю и внешнюю поверхность сопла, нарушая газодинамику потока и геометрию отверстия.
- Двойная дуга (пробой на сопло). Если по каким-то причинам (например, слишком низкая высота реза, изношенный электрод, неправильное давление газа) плазменная дуга вместо того, чтобы гореть между электродом и разрезаемым металлом, частично или полностью замыкается на сопло, это приводит к его катастрофически быстрому разрушению.
Влияние типа разрезаемого металла на износ. Не все металлы одинаковы
Тип обрабатываемого металла оказывает одно из самых существенных влияний на скорость износа сопла и электрода. Это связано с различиями в их теплофизических свойствах, химической активности и температуре плавления.
Углеродистая сталь
Углеродистая (черная) сталь является одним из наиболее распространенных материалов для плазменной резки и считается относительно «дружелюбной» к расходникам.
Основной износ при резке углеродистой стали связан с общей тепловой нагрузкой на сопло и электрод, а также с окислительными процессами, если в качестве плазмообразующего газа используется воздух или кислород (что типично для этого металла для достижения высокой скорости и качества).
Оксиды железа относительно легкоплавки и хорошо выдуваются из зоны реза, что снижает риск налипания на сопло.
Нержавеющая сталь
Резка нержавеющей стали предъявляет более высокие требования к расходным материалам и параметрам процесса.
- Факторы износа. Нержавеющая сталь обладает более высокой теплоотдачей и образует более тугоплавкие оксиды (например, оксид хрома), чем углеродистая. Это увеличивает тепловую нагрузку на расходники. Существует повышенный риск налипания частиц металла и тугоплавких оксидов на кромку сопла.
- Особенности. Для резки нержавеющей стали часто применяют инертные или слабоактивные газы (азот, смеси аргона с водородом или азотом – F5, H35 и др.), чтобы предотвратить окисление кромок и получить чистый рез. Использование таких газов также влияет на тепловой баланс дуги и характер износа. Например, азот может способствовать более интенсивному износу гафниевой вставки электрода.
Алюминий и его сплавы
Алюминий – легкий, но капризный для плазменной резки металл.
- Факторы износа. Алюминий обладает очень высокой теплопроводностью, что приводит к интенсивному отводу тепла из зоны реза. Это может потребовать использования более высоких токов для поддержания стабильного процесса, что увеличивает нагрузку на расходные материалы для плазмореза. Низкая температура плавления алюминия (около 660°C) в сочетании с высокой отражающей способностью может приводить к оплавлению передней части сопла и интенсивному налипанию расплавленного металла. На поверхности алюминия всегда присутствует прочная и тугоплавкая оксидная пленка (Al₂O₃), которая затрудняет начало реза и может способствовать нестабильности дуги.
- Особенности. Для резки алюминия обычно используют аргон, смеси аргона с водородом или азотом. Важен точный контроль высоты плазмотрона и параметров резки.
Медь и ее сплавы
Резка меди и ее сплавов (латунь, бронза) является одной из самых сложных задач для плазменной технологии с точки зрения износа расходников.
- Факторы износа. Медь обладает чрезвычайно высокой теплопроводностью (даже выше, чем у алюминия). Это требует применения очень высоких токов и плотности энергии плазменной струи для эффективного проплавления материала. Такая интенсивная тепловая нагрузка приводит к очень быстрому износу как электрода, так и сопла.
- Особенности. Часто для резки меди используют азот или смеси газов на его основе. Из-за высокой теплопроводности и отражающей способности металла процесс резки может быть нестабильным, что дополнительно ускоряет износ.
Другие факторы, влияющие на срок службы расходников
Помимо типа металла, на долговечность сопла и электрода влияет целый ряд других эксплуатационных и технических факторов.
Рабочий ток (Амперы)
Каждое сопло рассчитано на определенный диапазон рабочих токов. Превышение номинального тока, указанного производителем для данного диаметра сопла, приводит к перегреву, деформации отверстия и катастрофически быстрому износу. Слишком низкий ток для выбранного сопла также нежелателен, так как дуга может быть нестабильной.
Давление и качество плазмообразующего газа
- Давление. Недостаточное давление газа приводит к плохому охлаждению сопла и электрода, а также к неэффективному выдуву расплавленного металла. Избыточное давление может вызвать турбулентность плазменной струи и «задувание» дуги, что также негативно сказывается на износе.
- Качество газа. При использовании сжатого воздуха в качестве плазмообразующего газа крайне важно, чтобы он был чистым и сухим. Наличие влаги, масла или твердых частиц в воздухе вызывает интенсивное окисление и загрязнение электрода и сопла, значительно сокращая их ресурс.
- Тип газа. Разные газы (воздух, кислород, азот, аргон, их смеси) по-разному взаимодействуют с материалами расходников и разрезаемым металлом, что напрямую влияет на скорость износа.
Скорость резки и высота плазмотрона
Слишком низкая скорость резки приводит к избыточному нагреву металла и расходников. Слишком высокая – к неполному прорезанию. Оптимальная высота плазмотрона над поверхностью металла важна для стабильности дуги и предотвращения контакта сопла с расплавленным металлом или образования двойной дуги.
Качество самих расходников
Использование оригинальных расходных материалов от производителя оборудования или качественных аналогов от проверенных поставщиков, как правило, обеспечивает более длительный срок службы по сравнению с дешевыми подделками. Материал и качество изготовления эмитирующей вставки электрода играют решающую роль.
Техника работы оператора
Опыт и навыки оператора также важны. Плавность движений, правильный прожиг металла (особенно толстого), избегание столкновений плазмотрона с препятствиями – все это способствует продлению жизни расходников.
Состояние плазмотрона и системы подачи газа
Любые утечки в системе подачи газа, загрязнения в шлангах или самом плазмотроне могут нарушить нормальный процесс и ускорить износ.
Признаки износа и когда менять расходники. Не доводите до предела
Своевременная замена изношенных расходных материалов – залог качественной резки и предотвращения повреждения плазмотрона. Обращайте внимание на следующие признаки:
- Ухудшение качества реза. Появление неровных, рваных краев, увеличение количества грата (окалины) на нижней кромке реза, выраженная конусность реза.
- Изменение цвета плазменной дуги. Например, появление зеленоватого оттенка может свидетельствовать о выгорании меди сопла.
- Увеличение ширины реза. Изношенное сопло дает более широкую и менее сфокусированную струю.
- Снижение скорости резки. Для поддержания прорезания приходится снижать скорость.
- Видимые повреждения. Глубокий (более 1.5-2 мм) или эксцентричный кратер на электроде, овальное, оплавленное или значительно увеличенное отверстие сопла, налипший металл.
Не стоит ждать, пока расходники выйдут из строя полностью. Работа с чрезмерно изношенными компонентами не только снижает качество, но и может привести к дорогостоящему ремонту самого плазмотрона из-за эффекта двойной дуги.
Продлеваем жизнь расходникам – экономим ресурсы
Срок службы сопла и электрода при плазменной резке – это комплексный показатель, зависящий от множества факторов. Тип разрезаемого металла играет здесь одну из ключевых ролей, определяя тепловые и химические нагрузки на компоненты плазмотрона. Однако правильный подбор рабочих параметров (ток, давление и тип газа, скорость), использование качественных расходные материалы для плазмореза, а также грамотная эксплуатация и своевременное обслуживание оборудования позволяют значительно продлить их ресурс. Внимательное отношение к состоянию расходников – это не только залог высокого качества реза, но и существенная экономия средств в долгосрочной перспективе.
