Бетон, несмотря на свою высокую прочность на сжатие, обладает относительно низкой прочностью на растяжение и изгиб. Для компенсации этого недостатка и придания бетонным конструкциям необходимой несущей способности, долговечности и трещиностойкости используется армирование. Традиционно для этих целей применялись отдельные стальные стержни (арматура), однако в современном строительстве все более широкое распространение получает армирующая сетка – готовое изделие, представляющее собой систему взаимно перпендикулярных стержней, соединенных в местах пересечения сваркой или вязкой.
Понимание особенностей, преимуществ и областей применения армирующей сетки позволяет оптимизировать строительные процессы и повышать качество возводимых объектов.
Что такое армирующая сетка и ее ключевые отличия от стержневой арматуры

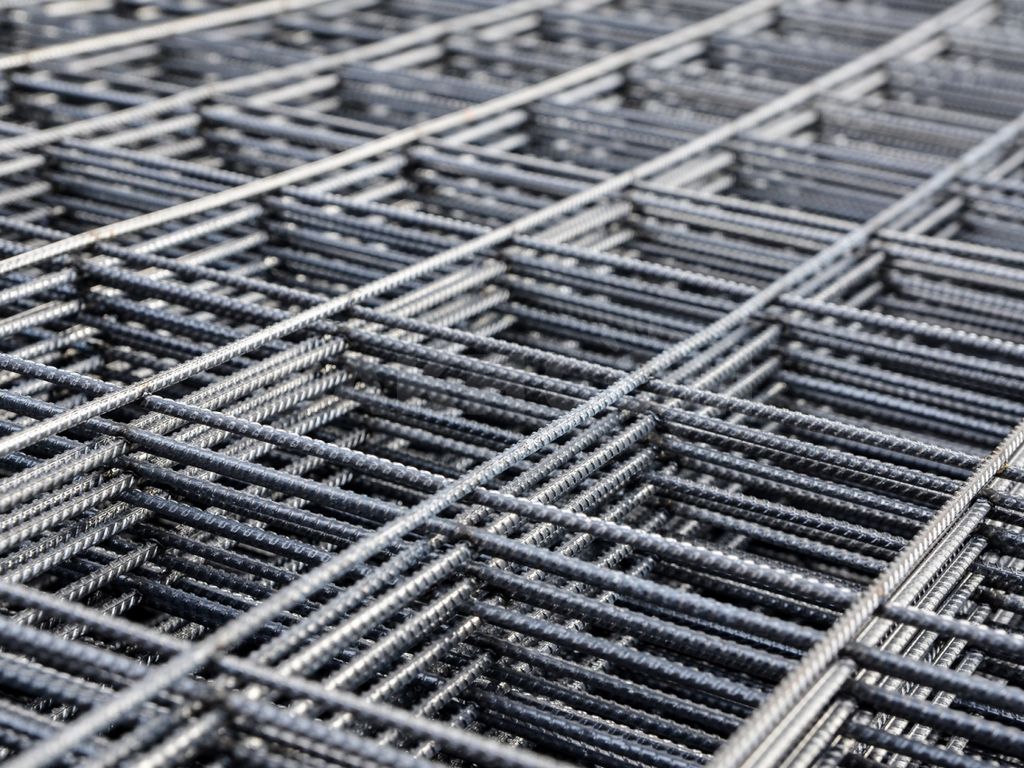

Армирующая сетка – это плоский или рулонный материал, состоящий из металлических (чаще всего стальных) или композитных проволок/стержней, расположенных в двух взаимно перпендикулярных направлениях и соединенных в узлах пересечения. Основное назначение – восприятие растягивающих и изгибающих усилий в бетонных конструкциях, предотвращение образования и раскрытия трещин.
Ключевые отличия от отдельных арматурных стержней:
- Готовность к применению: сетка поставляется в виде готовых карт или рулонов, что значительно сокращает время на подготовительные арматурные работы на объекте (резка, вязка или сварка отдельных стержней в каркас).
- Точность геометрии: заводское изготовление обеспечивает точное соблюдение размеров ячеек и расположения стержней, что гарантирует равномерное распределение арматуры в теле бетона и проектное армирование.
- Скорость монтажа: укладка готовых сеток происходит значительно быстрее, чем сборка каркаса из отдельных стержней, что снижает трудозатраты и общие сроки строительства.
- Универсальность для тонкослойных конструкций: сетки особенно эффективны для армирования элементов с небольшой толщиной (стяжки, штукатурка, кладка, дорожные покрытия), где использование отдельных стержней большого диаметра нецелесообразно или технически сложно.
- Контроль расхода материала: использование сеток позволяет точнее контролировать расход арматуры и минимизировать отходы.
В то же время, для сильнонагруженных несущих элементов (колонны, балки, ригели, фундаментные плиты большой толщины) часто требуется применение стержневой арматуры больших диаметров (12 мм и выше) и создание сложных пространственных каркасов, которые не всегда могут быть заменены плоскими сетками.
Виды армирующих сеток и их характеристики
Армирующие сетки классифицируются по нескольким основным признакам.
По материалу изготовления
- Стальная сетка. Наиболее распространенный вид. Изготавливается из низкоуглеродистой стальной проволоки (например, Вр-1 для сварных сеток) или арматурной стали классов А240-А500С. Может быть:
- Сварная. Стержни соединены контактной точечной сваркой. Обеспечивает жесткость каркаса.
- Тканая (плетеная.: Проволоки переплетены между собой. Обладает большей гибкостью.
- Просечно-вытяжная (ЦПВС). Изготавливается из цельного металлического листа путем просечки и последующей вытяжки.
- Композитная (полимерная) сетка. Изготавливается из стекловолокна, базальтоволокна или углеволокна, пропитанных полимерным связующим. Преимущества: легкость, коррозионная стойкость, диэлектрические свойства, низкая теплопроводность. Недостатки: более низкий модуль упругости по сравнению со сталью, ограничения по применению в некоторых конструкциях из-за поведения при высоких температурах.
- Пластиковая (полипропиленовая) сетка. Применяется в основном для штукатурных работ, армирования стяжек небольшой толщины, ландшафтного дизайна. Обладает химической стойкостью и легкостью.
По форме ячеек
- С квадратными ячейками. Наиболее универсальный и распространенный тип.
- С прямоугольными ячейками. Применяются, когда необходимо разное армирование в двух направлениях.
По диаметру стержней (проволоки)
Диаметр стержней определяет несущую способность сетки. Варьируется от нескольких миллиметров (для легких штукатурных сеток) до 10-12 мм и более (для тяжелых кладочных или дорожных сеток).
По назначению (основные области применения)
Кладочная сетка и используется для армирования кирпичной и блочной кладки, повышая ее прочность, монолитность и устойчивость к деформациям. Обычно имеет ячейки от 50х50 мм до 100х100 мм и диаметр проволоки 3-5 мм.
Штукатурная сетка применяется для армирования штукатурных слоев, предотвращая их растрескивание и отслаивание, особенно при нанесении толстых слоев или на неоднородные основания. Часто используются мелкоячеистые сетки (5х5 мм, 10х10 мм) из металла, стекловолокна или пластика.
Сетка для стяжки пола укладывается в цементно-песчаную или бетонную стяжку для повышения ее прочности на изгиб, предотвращения усадочных трещин и равномерного распределения нагрузок. Диаметр проволоки и размер ячейки зависят от толщины стяжки и предполагаемых нагрузок.
Дорожная сетка используется для армирования дорожных покрытий (бетонных и асфальтобетонных), аэродромных плит, парковок, промышленных полов. Отличается применением стержней большего диаметра и повышенными требованиями к прочности.
Арматурная сетка для железобетонных конструкций. Тяжелые сварные сетки из арматурной стали применяются для армирования плит перекрытий, фундаментных плит, стен и других монолитных элементов.
Армирующая сетка или стержневая арматура – когда что выбрать?
Выбор между армирующей сеткой и отдельными стержнями арматуры зависит от типа конструкции, действующих нагрузок, технологических возможностей и экономической целесообразности.
Случаи, когда предпочтительнее армирующая сетка
- Армирование тонкослойных и распределительных конструкций
- Стяжки пола (особенно при толщине до 80-100 мм).
- Штукатурные слои.
- Кирпичная и блочная кладка (кладочная сетка).
- Отмостки, садовые дорожки, легкие бетонные площадки.
- В этих случаях сетка обеспечивает необходимое распределенное армирование, легко укладывается и экономически выгодна.
- Необходимость высокой скорости монтажа. При больших объемах работ по армированию плоских элементов (например, полы промышленных зданий, дорожные покрытия) использование готовых карт сетки значительно ускоряет процесс.
- Обеспечение точной геометрии армирования. Заводское изготовление сеток гарантирует равномерное расположение стержней и соблюдение проектного шага, что сложно достичь при ручной вязке, особенно на больших площадях.
- Снижение трудозатрат и отходов. Меньше операций по резке и вязке, более рациональное использование материала.
- Конструкции, где требуется коррозионная стойкость (композитные сетки). Объекты в агрессивных средах, прибрежные зоны, мостовые конструкции (в некоторых случаях).
Случаи, когда необходима или предпочтительнее стержневая арматура
- Сильнонагруженные несущие элементы
- Колонны, балки, ригели, мощные фундаменты.
- Здесь требуются стержни больших диаметров (от 12 мм и выше), которые сложно или невозможно изготовить в виде сетки, а также создание сложных пространственных каркасов.
- Конструкции сложной геометрической формы, где требуется индивидуальная подгонка и гибка арматурных стержней по месту.
- Необходимость анкеровки и соединения стержней нахлестом большой длины. В некоторых случаях это проще реализовать с отдельными стержнями.
- Восприятие концентрированных нагрузок и создание усилений в определенных зонах. Точечное усиление проемов, зон опирания.
- Требования по огнестойкости (для стальной арматуры). Сталь дольше сохраняет несущую способность при высоких температурах по сравнению с некоторыми видами композитной арматуры.
Часто оптимальным является комбинированное решение, когда для основного армирования плит используются сетки, а в зонах концентрации напряжений или для создания пространственных связей применяются отдельные стержни.
Грамотный выбор для прочных конструкций
Армирующая сетка является эффективным и технологичным решением для усиления широкого спектра бетонных и каменных конструкций. Ее применение позволяет ускорить строительные процессы, повысить качество армирования и, в ряде случаев, снизить затраты.
Однако, как и любой строительный материал, сетка имеет свои области рационального применения. Понимание различий между армирующей сеткой и стержневой арматурой, а также их специфических преимуществ, позволяет инженерам и строителям принимать обоснованные проектные решения, обеспечивая надежность, долговечность и экономическую эффективность возводимых объектов. Выбор всегда должен основываться на проектных расчетах, типе конструкции и условиях ее эксплуатации.
